Горелка наплавочная ГН-5П

Горелка наплавочная ГН-5П предназначена для наплавки гранулированных самофлюсующих твердых сплавов на основе Сr-B-Ni на открытые поверхности деталей машин и механизмов, а также для исправления дефектов литья или механических повреждений. В горелке ГН-5П пропан-бутан или природный газ. В настоящее время горелка ГН-5П снята с производства. В связи с этим наше предприятие разработало и приступило к изготовлению комплекта оборудования для наплавки ГН-5П с техническими характеристиками аналогичными характеристикам ГН-5П.

Комплект наплавочной ГН-5П поставляется для работы с применением в качестве горючего пропан-бутана или природного газа в следующей комплектации: горелка наплавочная типа ГН-5П, в сборе;
— кейс для инструмента;

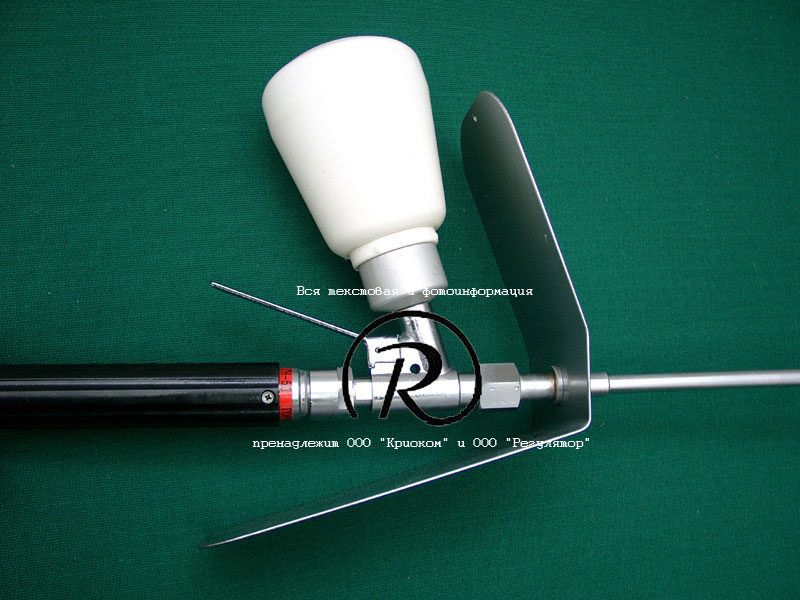

— щиток для защиты ручки сварщика и бункера от воздействия теплового излучения пламени;
— защитные устройства для предотвращения обратного удара пламени ОЗК-15/10K и ОЗК-5/3П;
— набор рожковых ключей;

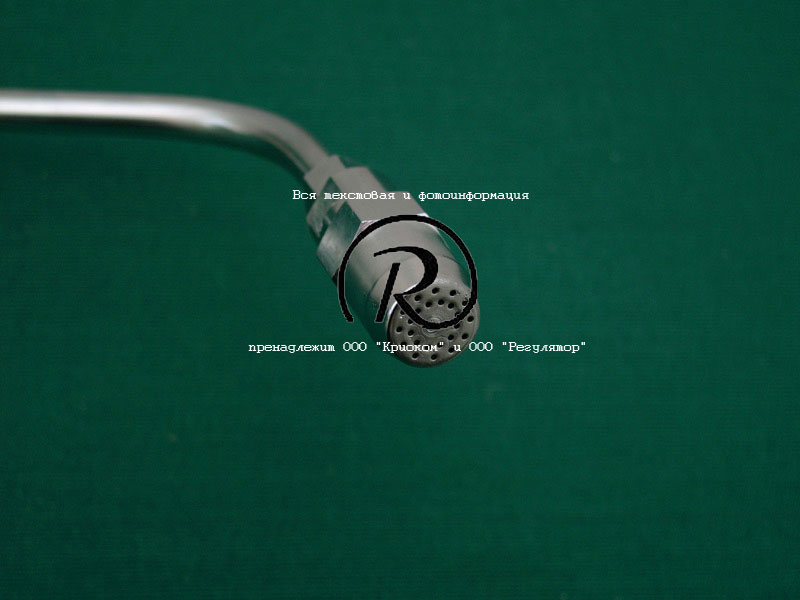

— запасной наконечник в сборе с мундштуком № 2;
— запасной бункер и набор резиновых колец с втулкой;
— паспорт-инструкция по эксплуатации.
По желанию заказчика возможна поставка комплекта с дополнительным мундштуком (№ 1) меньшей мощностью.

Технические характеристики (два вида мундштуков)

Давление, кгс/см²

Кислород - 5,0
Пропан-бутан - 0,1-1,0

Расход, м³/ч, не более

Кислород - 3,5
Пропан-бутан - 0,8

Расход порошка при грануляции 100 мкм, кг/ч, до

3,5

Масса горелки, кг (без порошка)

Кислород - 4,0
Пропан-бутан - 0,1-1,0

Кислород - 5,0
Пропан-бутан - 1,2

5

1,3

1,3

Габаритные размеры, мм

670х270х80

670х270х80

Устройство и принцип работы

Горелки наплавочные ГН-5П инжекторного типа работают по следующему принципу: — кислород поступает от источника питания через присоединительный ниппель к регулировочному вентилю и далее по центральному каналу переходника в канал инжектора 1 ступени, на выходе из которого кислородная струя создает разрежение, что способствует при нажатии рычага поступлению из бункера порошка;

— кислородно-порошковая смесь далее поступает в инжектор 2 ступени и в смеситель, создавая разрежение в каналах горючего газа, по которым через присоединительный ниппель и регулировочный вентиль горючего газа поступает в смеситель ацетилен или пропан, в зависимости от типа горелки;

— в смесителе и далее в трубке наконечника происходит образование газо-кислородной-порошковой смеси, поступающей в мундштук;

— на выходе из мундштука газо-кислородная смесь сгорает, обеспечивая нагрев наплавляемой поверхности и оплавление гранул порошка.
