Контрольно-отключающая коробка ОКМ 6/40К
Контрольно — отключающий блок (коробка) предназначен для аварийного перекрытия газовой (газовых) магистралей (кислород, закись азота, вакуум, сжатый воздух, углекислота). Наличие манометров и вентилей внутри коробки дает возможность оперативно следить за показаниями, а также отключать необходимую газовую магистраль от газоснабжения всей больницы. Необходимость возникает в случае каких-либо локальных ремонтных работ.
Контрольно — отключающий блок (далее блок) предназначен для распределения и подачи кислорода под рабочим давлением одновременно по трем выходам (к трем потребителям). На каждой из трех магистралей установлены: отключающий вентиль и контрольный манометр. Блок оснащен дополнительным входом — выходом с заглушкой.
Технические характеристики
Рабочая среда
Кислород
Рабочее давление, кГс/см²
6
Максимальное рабочее давление (при установке соответствующих манометров), кГс/см²
40
Присоединительные размеры штуцеров
Проходное сечение основной магистрали, мм
Проходное сечение выходных магистралей, мм
G1/2
19
15
Интервал температур, град С°
От -30 до +50
Устройство и принцип работы

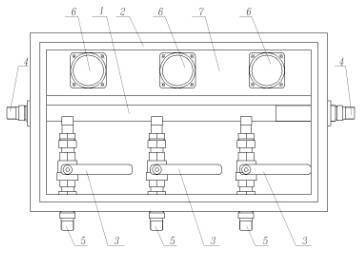

Контрольно — отключающий блок состоит из коллектора (1) установленного внутри коллекторного ящика (2). На коллекторе закреплены выходные вентили (3). Входные штуцеры (4) и выходные (5) находятся на наружной поверхности коллекторного ящика. Контрольные манометры (6) установлены на лицевой панели (7). При закрытой дверце блока (на схеме не изображена) показания манометров снимаются через отверстия на ее поверхности; доступ к рукояткам вентилей из соображений безопасности отсутствует.
Кислород под рабочим давлением через один из входных штуцеров коллектора блока и три отключающих вентиля поступает к выходным штуцерам. Рабочее давление в каждой из магистралей контролируется по соответствующему манометру. По желанию Заказчика возможно изготовления Контрольно — отключающего блока на несколько видов газа (кислород, закись азота, сжатый воздух)
