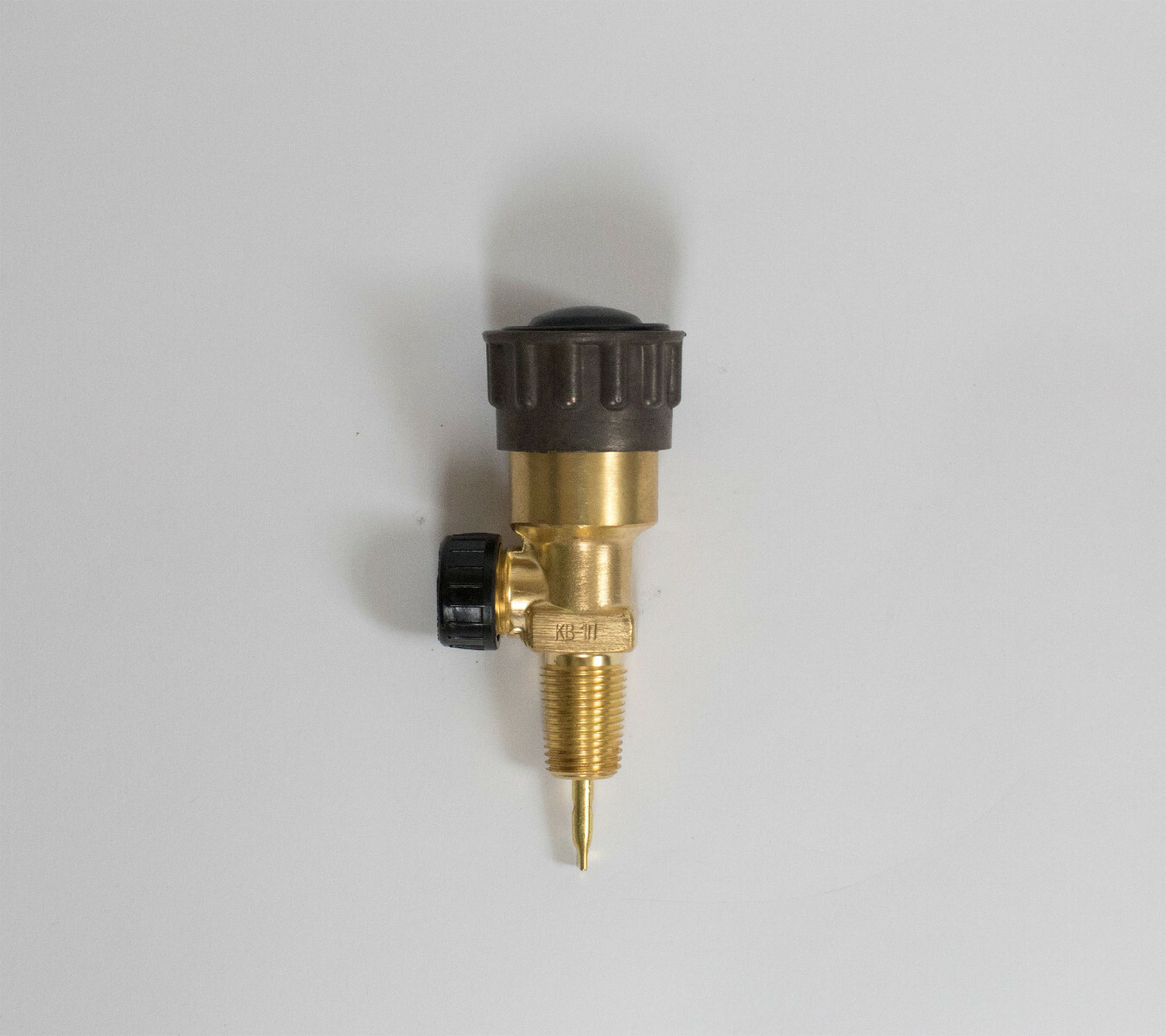

Вентиль мембранный КВ-1П, КВ-1М

Мембранный вентиль КВ-1П, КВ-1М является запорно-пусковым приспособлением для кислорода, закиси азота, а также разнообразных газовых смесей. Предназначен для установки на малолитражных баллонах в качестве запорно-пускового приспособлениядо 200 кгс/см2. Основное преимущество — герметичность, ремонтопригодность и надежность в эксплуатации. Сборка каждого вентиля осуществляется квалифицированными специалистами вручную. Каждый вентиль проходит проверку перед продажей. Гарантированный срок работы — 4000 циклов (открыто — закрыто). В качестве материала уплотнителя используется — поликарбонат ПК-2 (КВ-1П), эбонит (КВ-1М).

Технические характеристики

Наибольшее давление газа, МПа (кгс/см2)

20 (200)

Угол поворота маховичка вентиля, град

От 180 до 360 градусов

Необходимый крутящий момент для закрытия вентиля, кгс*см, не более

Пропускная способность вентиля при давлении на входе 500 мм вод. ст., л/мин, не менее

Масса, кг

0,41

От +50 до -50

Вентиль работоспособен в интервале температур окружающей среды, град

Устройство и принцип работы

Конструкция: вентиль КВ-1П является вентилем мембранного типа, у которого для герметизации камеры вентиля при открытом клапане служит мембрана. Корпус вентиля КВ-1П снабжен двумя присоединительными отростками, из которых нижний, имеющий коническую резьбу к 20 ГАЗ по ГОСТ 9909–70, предназначен для установки вентиля на баллоне, а боковой — с резьбой Сп. 21,8×14 нит. На 1″, профиль по ГОСТ 6357–73 служит для присоединения к газовой магистрали.

Особенности эксплуатации вентиля: при закрывании вентиля не следует прилагать больших усилий к маховичку, так как приложение больших усилий может вызвать преждевременный выход из строя вентиля.

Возможные неисправности и их устранение: в процессе эксплуатации вентиля могут возникнуть следующие неисправности: негерметичность мембран, негерметичность клапана, срыв, смятие или срабатывание резьбы шпинделя и крышки. Указанные неисправности могут быть устранены без снятия вентиля с баллона при отсутствии в нем газа. Негерметичность мембран устраняется путем поджатия крышки ключом. Если при этом негерметичность ликвидировать не удается, то мембраны заменяются новыми. При негерметичности клапана его следует заменить новым. Перед постановкой нового клапана последний должен быть тщательно обезжирен. При повреждении резьбы шпинделя и крышки их также следует заменить
