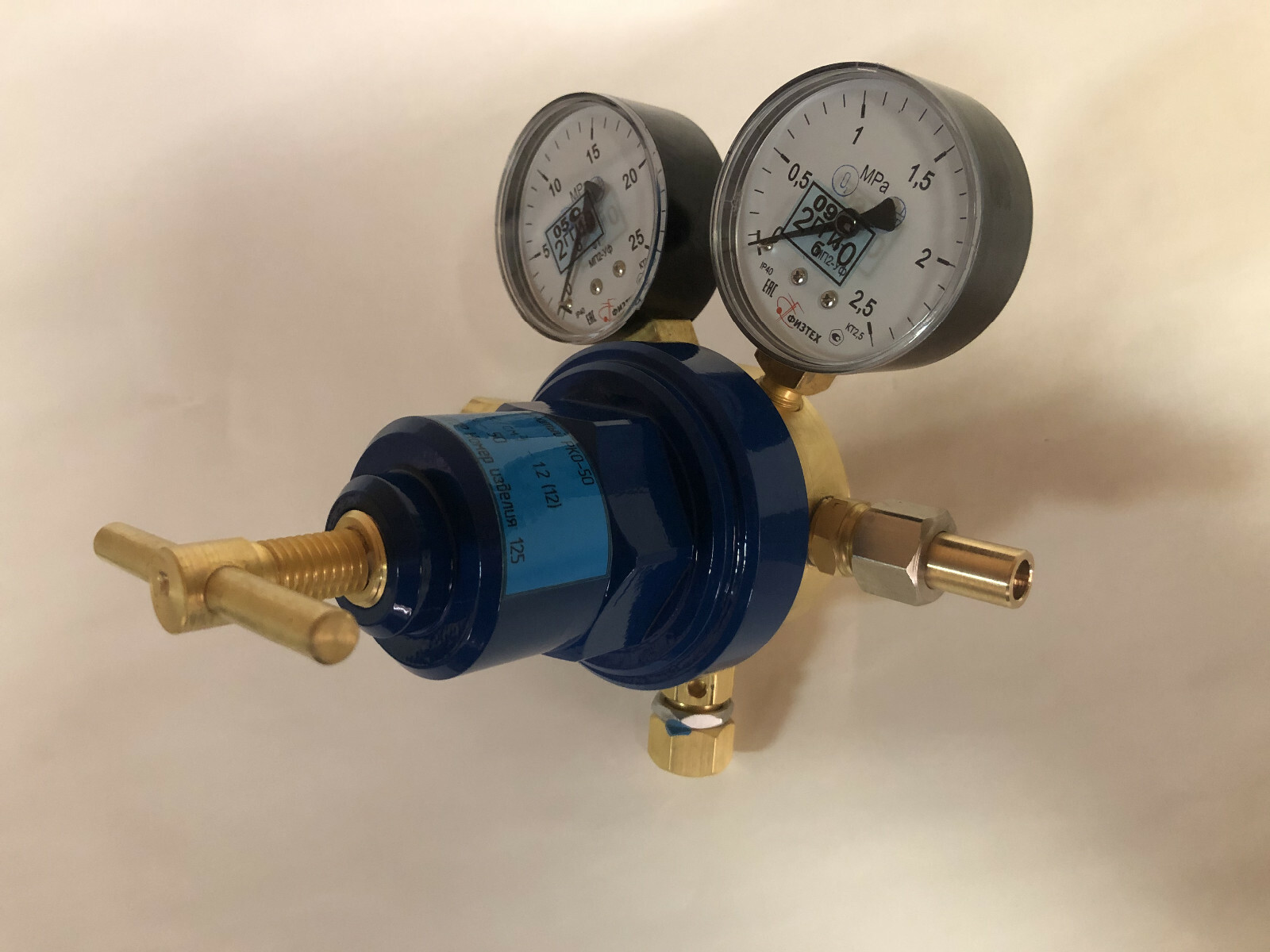

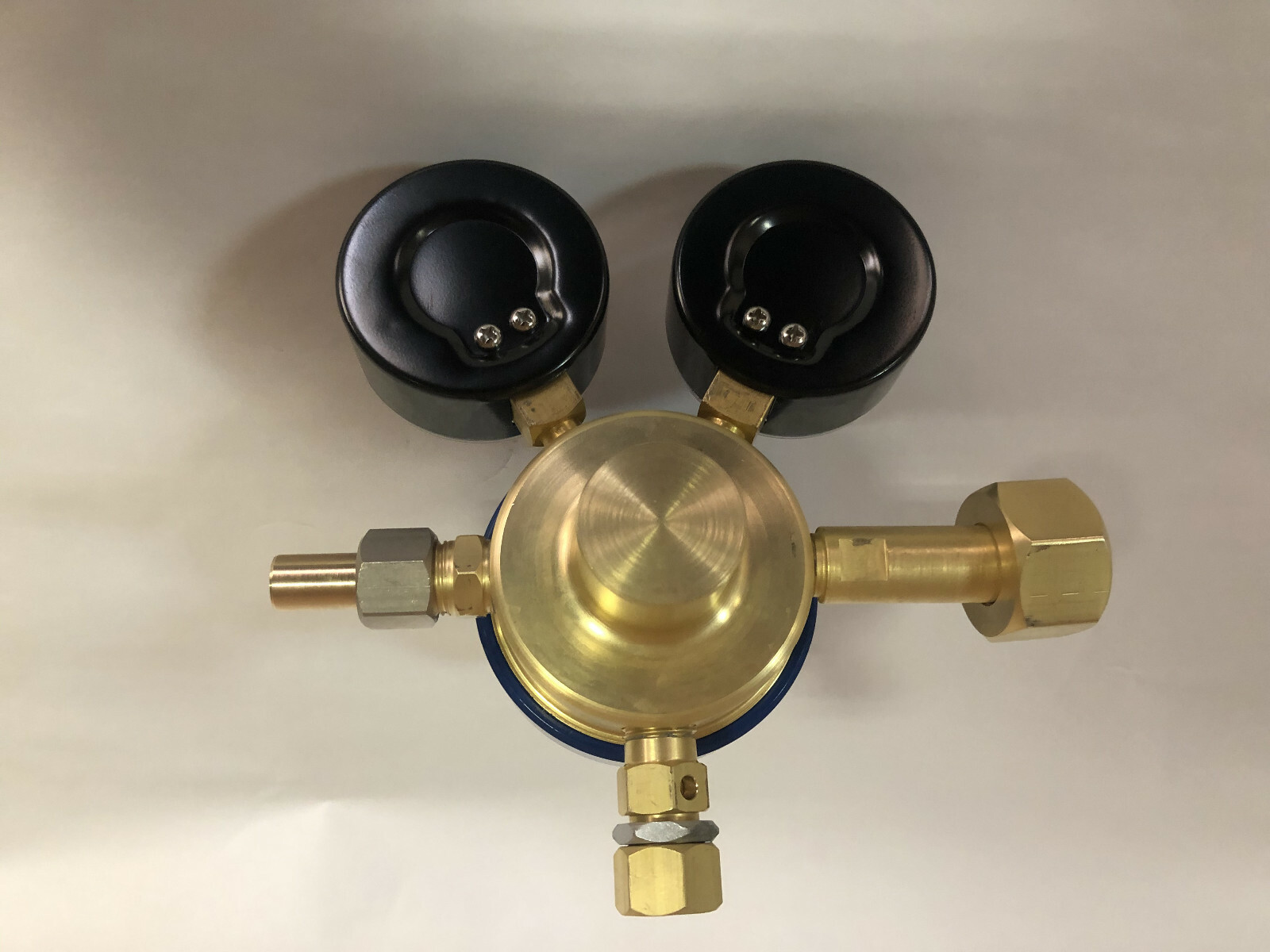

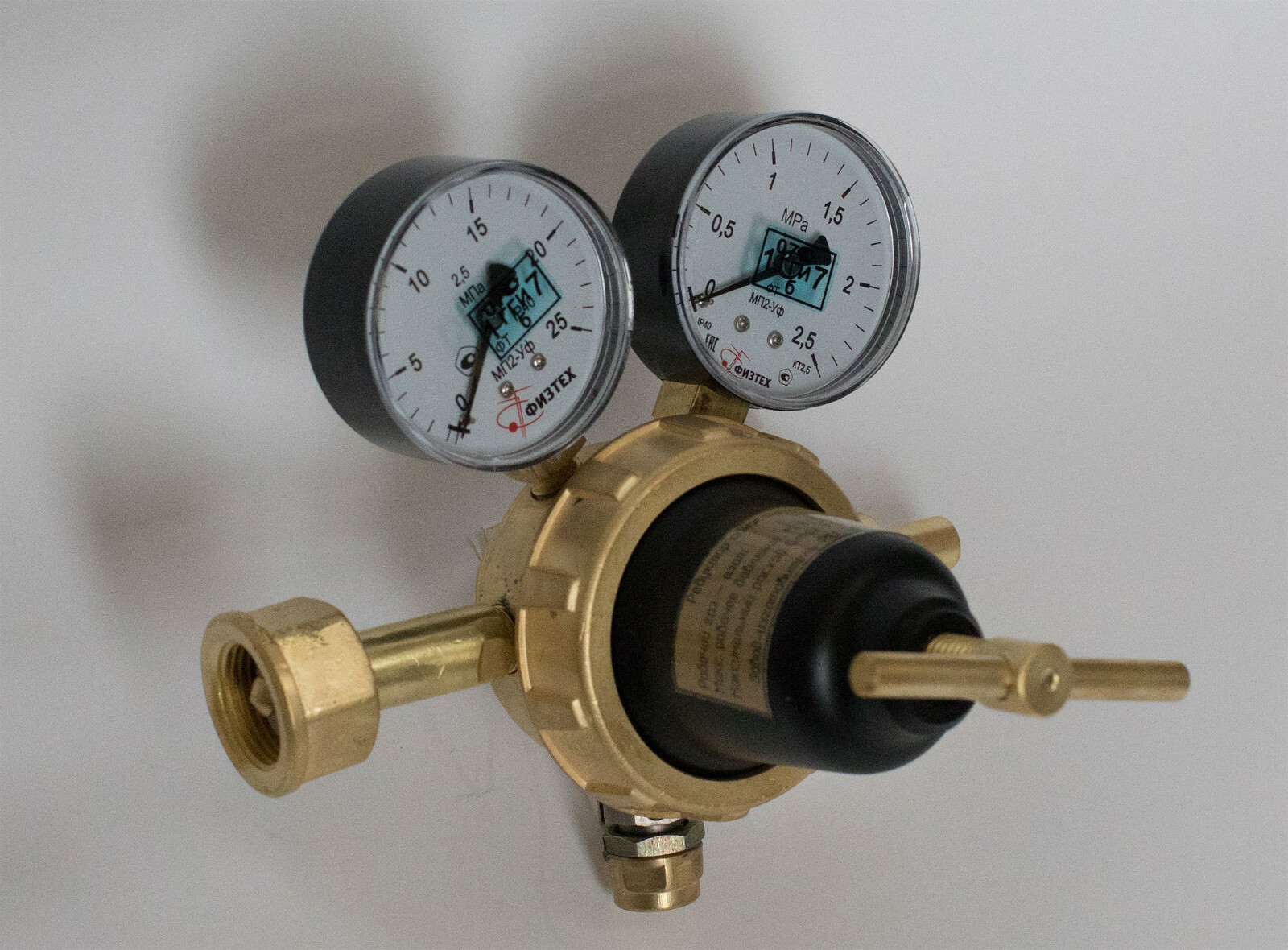

Редуктор азотный, кислородный одноступенчатый РАО-50, РКО-50, РУО-50
Редуктор одноступенчатый РКО-50, РАО-50, РУО-50 предназначен для понижения давления газа, поступающего из газораспределительного трубопровода или баллона, и автоматического поддержания заданного рабочего давления постоянным. Основное преимущество перед аналогичным редуктором, например БКО-50−4, долгий срок службы, большая точность.
Одно из главных преимуществ редуктора перед конкурентами: высокая надежность, высокая точность регулирования и поддержания рабочего давления, долгий срок службы, ручная сборка и проверка каждого изделия перед продажей.
Редуктора одноступенчатые изготавливаются для газов:
— кислорода - РКО-50
— азота - РАО-50
— углекислоты - РУО-50
— сжатого воздуха - РВзО-50
— аргона - РАРО-50
— гелия - РГО-50
— водорода - РВО-50
— кислорода - РКО-50
— азота - РАО-50
— углекислоты - РУО-50
— сжатого воздуха - РВзО-50
— аргона - РАРО-50
— гелия - РГО-50
— водорода - РВО-50
Технические характеристики
Наименование
РВО-50
Рабочая среда
водород
Наибольшее давление газа на входе в редуктор, МПа (кгс/см²)
20 (200)
Наибольшее рабочее давление, Мпа (кгс/см²)
РКО-50, РАО-50, РВзО-50, РАРО-50, РГО-50, РУО-50
кислород, азот, воздух, аргон, гелий, углекислота
20 (200)
1,2 (12)
1,2 (12)
Наибольшая пропускная способность при наибольшем рабочем давлении, м³/ч*
Присоединительные размеры, вход
Присоединительные размеры, выход
50
50
Накидная гайка 21,8-14" левая
Накидная гайка G 3/4 B
Штуцер М16х1.5 левая, ниппель под пайку 8 мм
Штуцер М16х1.5, ниппель под пайку 8 мм
Габаритные размеры, мм, не более
140х140х150
140х140х150
Масса, кг, не более
2,5
2,5
Устройство и принцип работы
Редуктор является автоматическим устройством, обеспечивающим понижение давления газообразной рабочей среды, поступающей на вход редуктора от источника питания, до необходимого уровня и поддержания установленного давления в объекте регулирования постоянным при изменении давления на входе в редуктор. Газ, пройдя фильтр, попадает в камеру высокого давления. При вращении регулирующего маховичка (винта) по часовой стрелке усилие нажимной пружины передается через мембрану и толкатель на редуцирующий клапан. Последний, перемещаясь, открывает проход газу через образовавшийся зазор между клапаном и седлом в рабочую камеру, где газ расширяется до заданного рабочего давления.
Редуктор комплектуется двумя манометрами диаметром 60 мм., контролирующими давление на входе и в камере рабочего давления. В корпусе редуктора установлен предохранительный клапан, отрегулированный на начало выпуска газа при давлении в рабочей камере.
