Рампа разрядная в шкафном исполнении

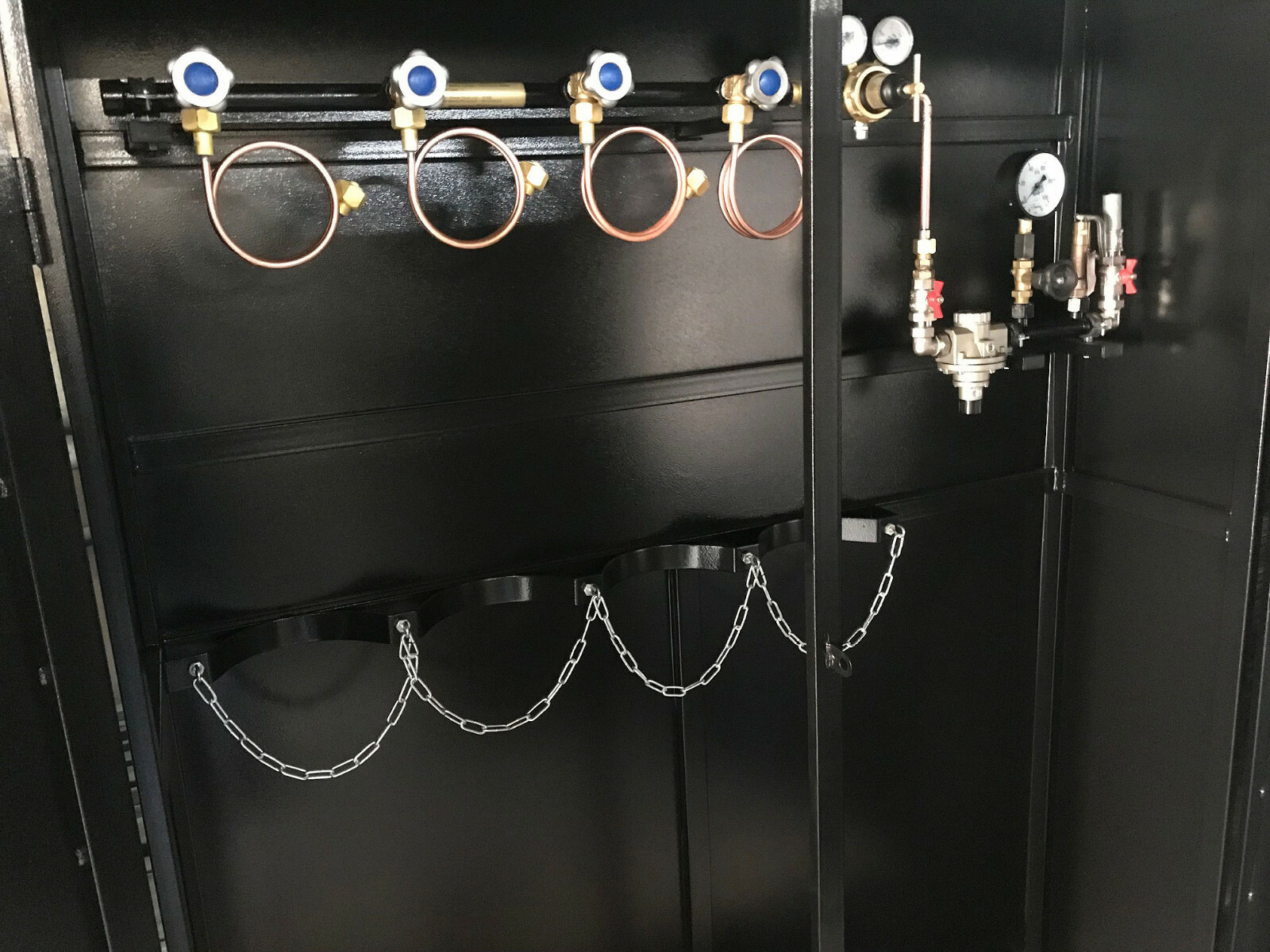

Рампа разрядная в шкафном исполнении предназначена для непрерывного снабжения газом потребителей от баллонов давлением до 20 МПа (200 кгс/см2).Рампа состоит из коллектора (ветви), стеллажа. На ветви (коллекторе) установлены перепускные вентили для присоединения баллонов через змеевик. Один конец трубки присоединяется непосредственно к баллону, а второй к вентилю, установленному на коллекторе. Давления и количество газа, выходящего с рампы, регулируется газовым редуктором. Все разрядные рампы в шкафном исполнении изготовлены в климатическом исполнении УХЛ2 по ГОСТ 15 150.

Рампа разрядная с блоком низкого давления для азота предназначена для непрерывного снабжения газом потребителей от баллонов давлением до 20 МПа (200 кгс/см2). Давления и количество газа, выходящего с рампы (блока высокого давления), регулируется редуктором (0−50 м3/ч) в пределах от 3−6 кгс/см2. Давления и количество газа, выходящего с блока низкого давления, регулирует регулятор давления газа (0−30 м3/ч) в пределах от 0,015−0,6 кгс/см2.

Шкаф окрашен в порошковой камере напыления в цвет газовых баллонов (для — азота — черный, кислорода — синий, ацетилена — белый, аргона — черный, гелия — коричневый, аммиака — желтый, водорода — зеленый, воздуха — черный).

Варианты исполнения

Обозначение изделия:
Рампа разрядная тип РА-*Ш (рабочий газ - азот)(шкафное исполнение)
Рампа разрядная тип РК-*Ш (рабочий газ - кислород)(шкафное исполнение)
Рампа разрядная тип РУ-*Ш (рабочий газ - углекислота)(шкафное исполнение)
Рампа разрядная тип РАР-*Ш (рабочий газ - аргон)(шкафное исполнение)
Рампа разрядная тип РАц-*Ш (рабочий газ - ацетилен)(шкафное исполнение)
Рампа разрядная тип РВ-*Ш (рабочий газ - водород)(шкафное исполнение)
Рампа разрядная тип РГ-*Ш (рабочий газ - гелий)(шкафное исполнение)
Рампа разрядная тип РВз-*Ш (рабочий газ - воздух)(шкафное исполнение)
Рампа разрядная тип РАм-*Ш (рабочий газ - аммиак)(шкафное исполнение)
*количество баллонов

В стандартный комплект поставки входит следующие оборудование: шкаф металлический на необходимое число баллонов- 1 шт.; коллектор с установленными перепускными вентилями — 1 шт.; редуктор одноступенчатый с расходом до 50 м3/ч (возможно исполнение с редуктором рамповым с расходом до 500 м3/ч) — 1 шт.; стеллаж с цепями для крепления баллонов — 1 шт.; уголок крепления — комплект.; змеевик (трубка компенсационная) — комплект.; крепеж для монтажа внутри шкафа — комплект.; зип (прокладки).

Принцип работы: Газ, после открытия вентилей на баллонах ветви, подается через змеевики на вентили, через вентили подается в коллектор, далее поступает в редуктор. Затем после редуцирования поступает к потребителю. Вентили на коллекторе позволяют отключать или заменять отдельные баллоны во время работы рампы.
