Секция баллонов СБ

Обозначение изделия: Секция баллонов СБ (Рампа баллонов РБ).

Секция баллонов СБ (Рампа баллонов РБ) предназначена для приема компримированного воздуха от передвижной (штатной) компрессорной станции, хранения необходимого запаса сжатого воздуха и выдачи сжатого воздуха давлением до 20 (15) МПа (200-150 кгс/см2) потребителям.

Назначение.

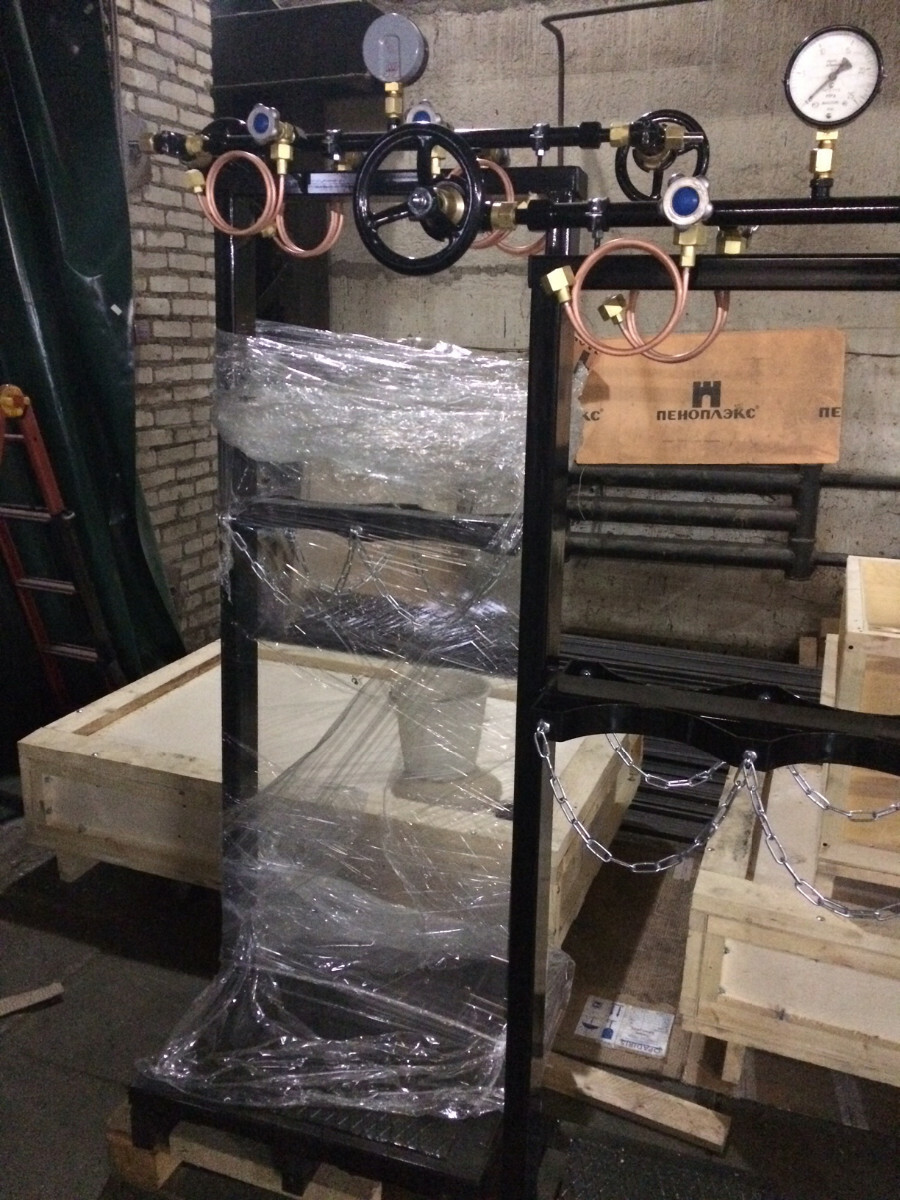

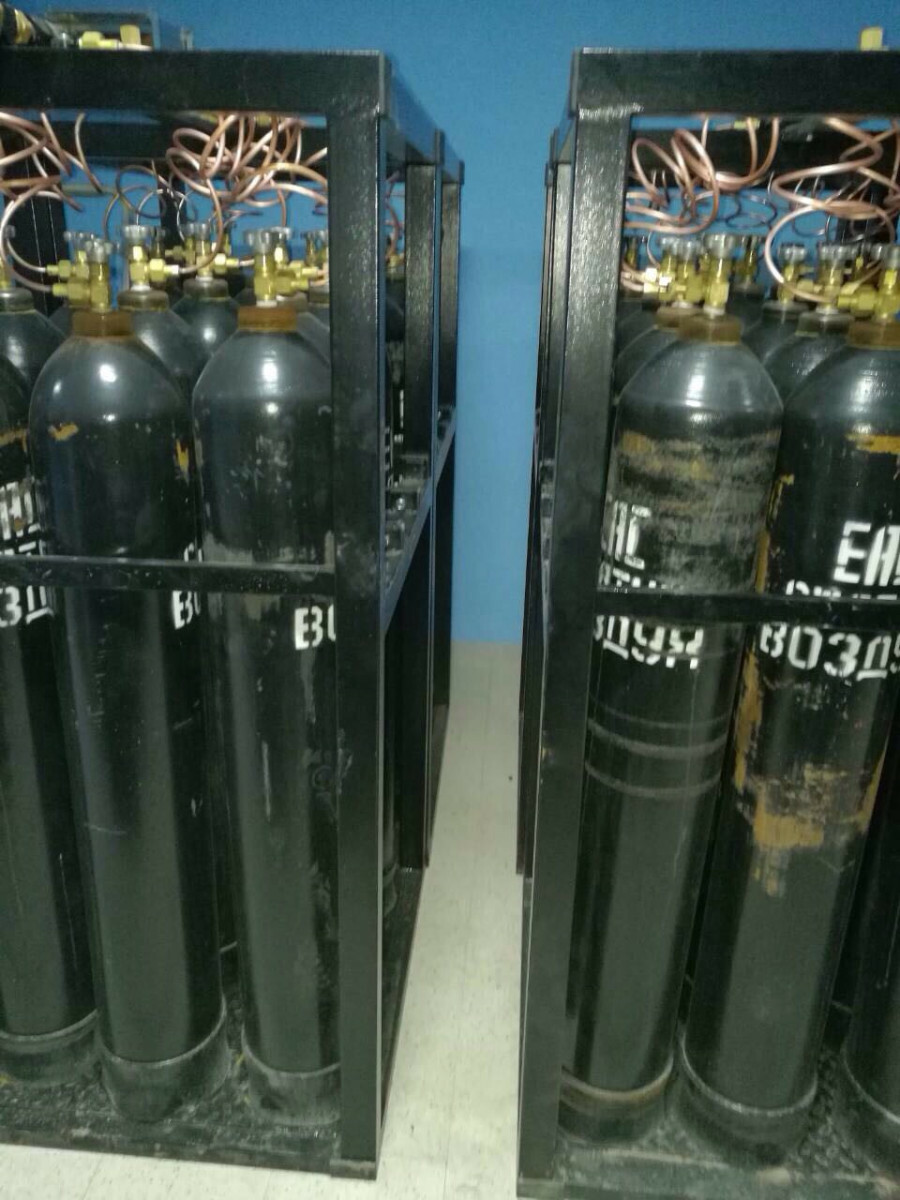

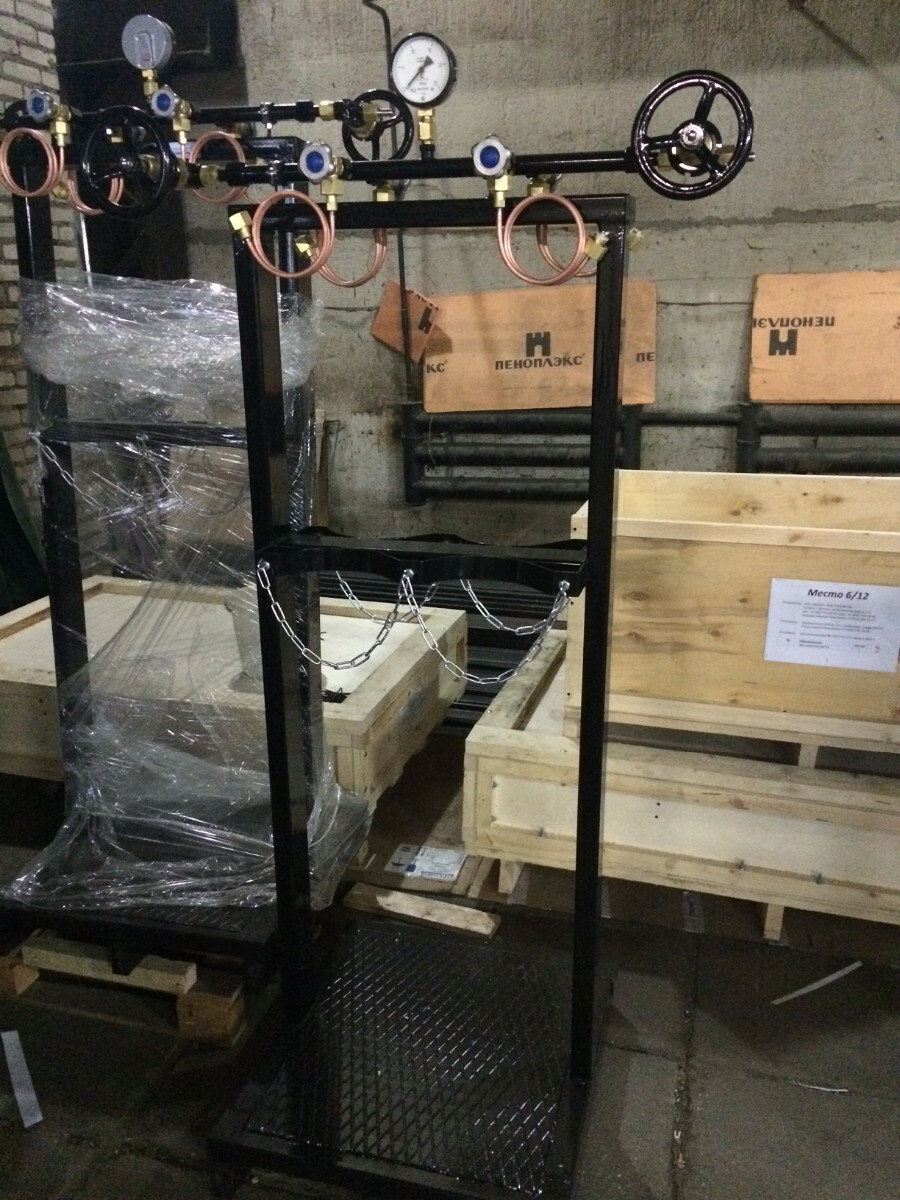

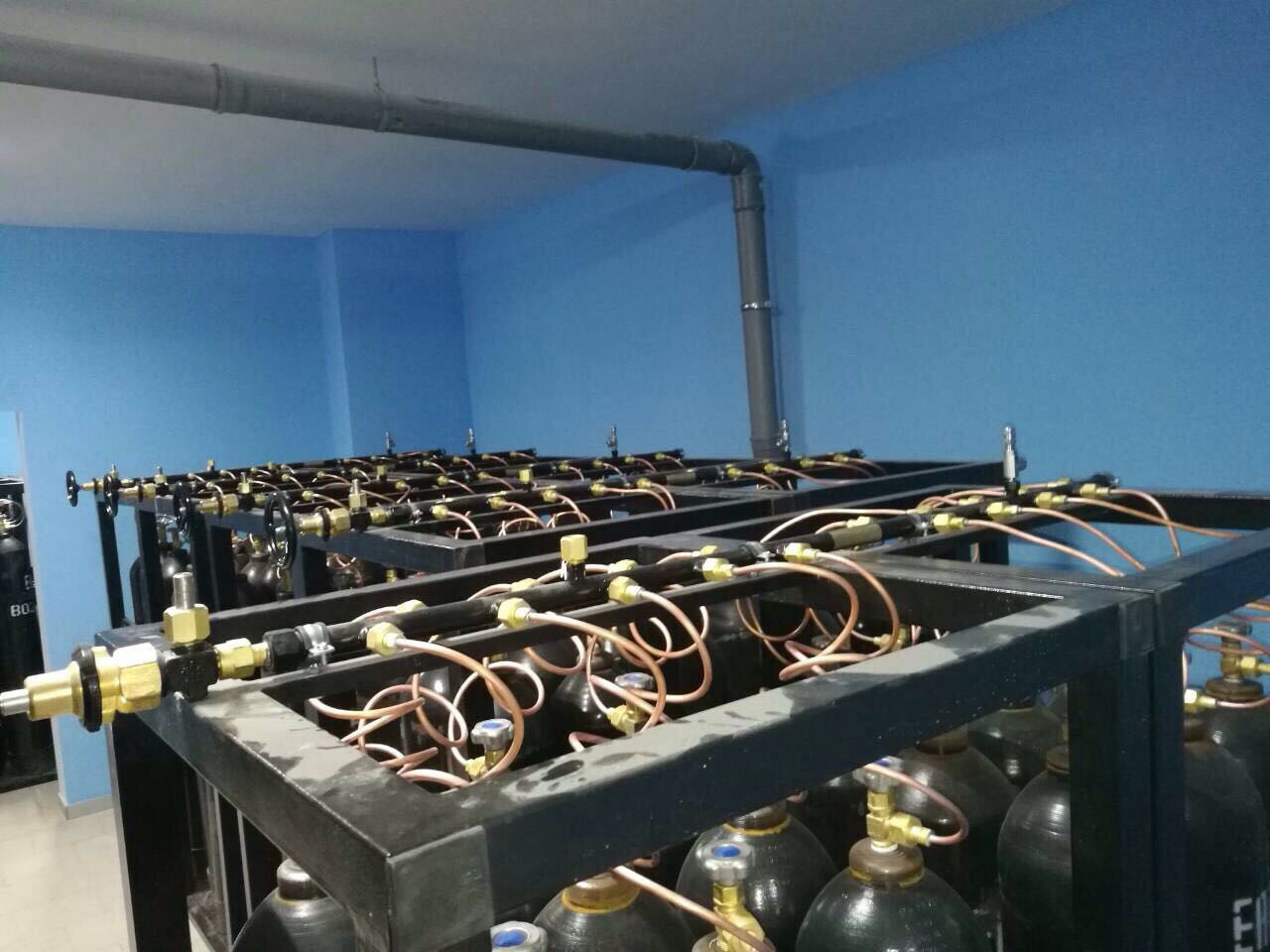

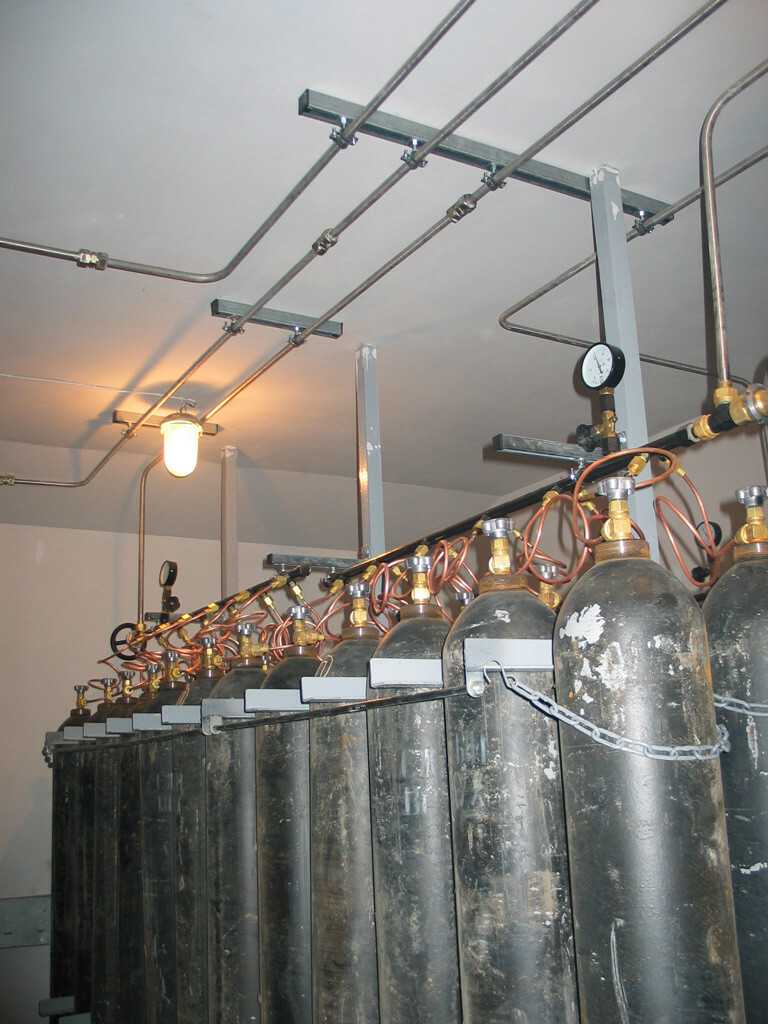

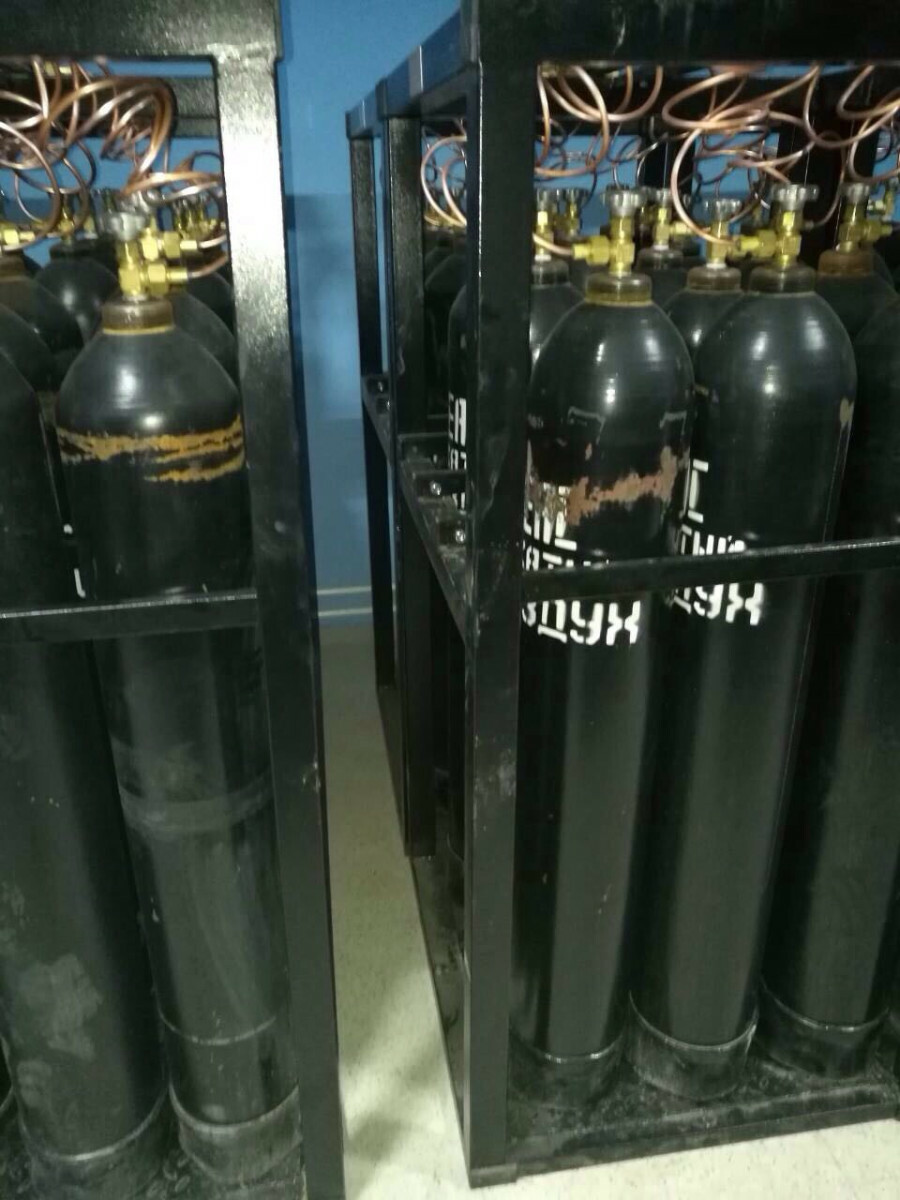

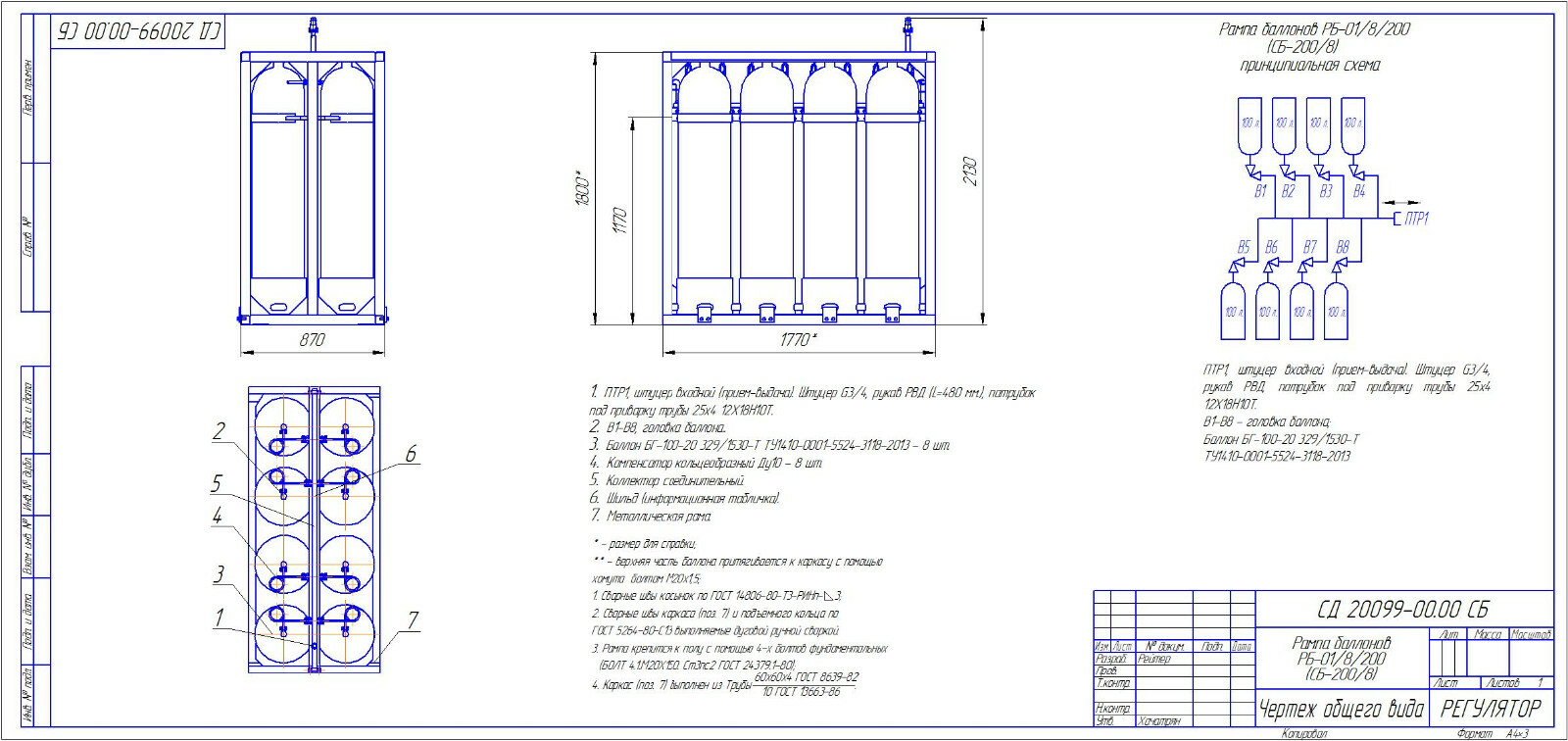

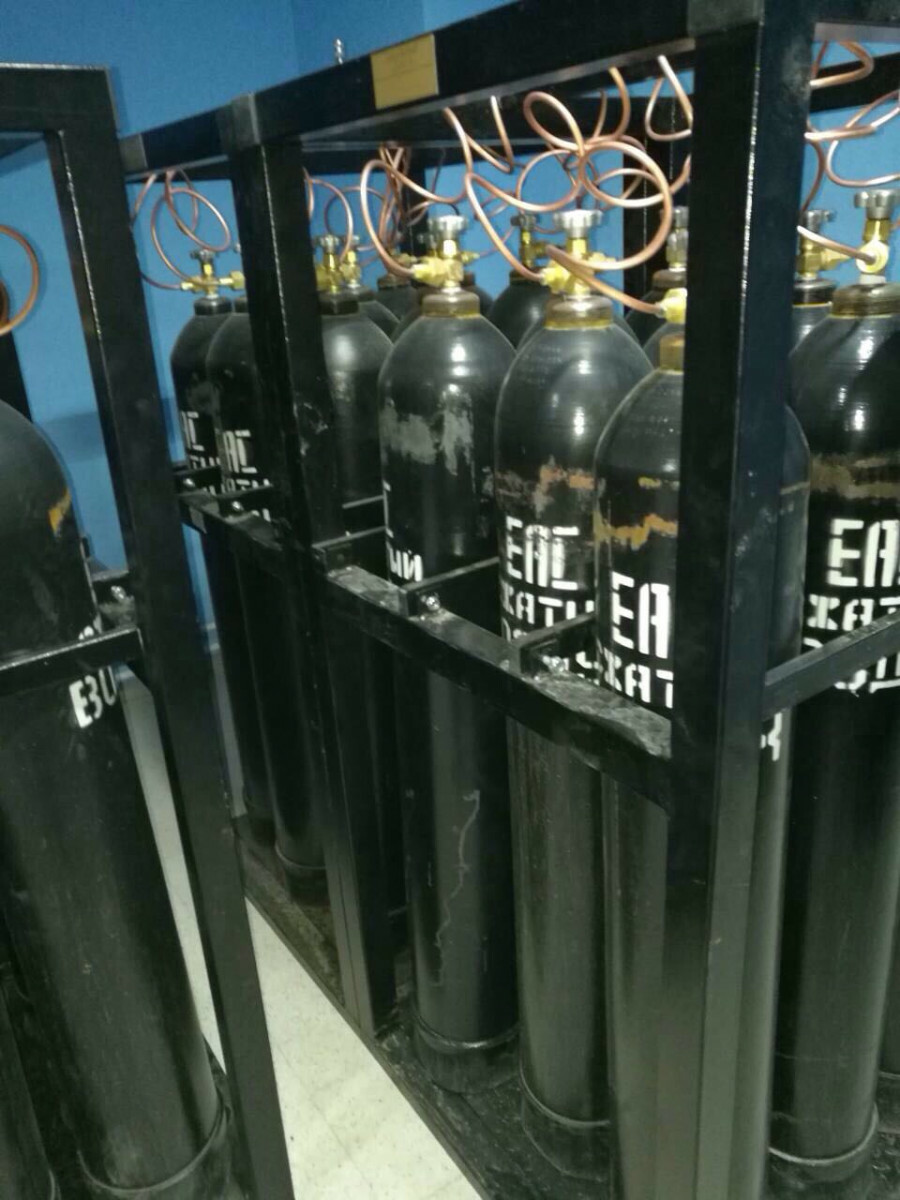

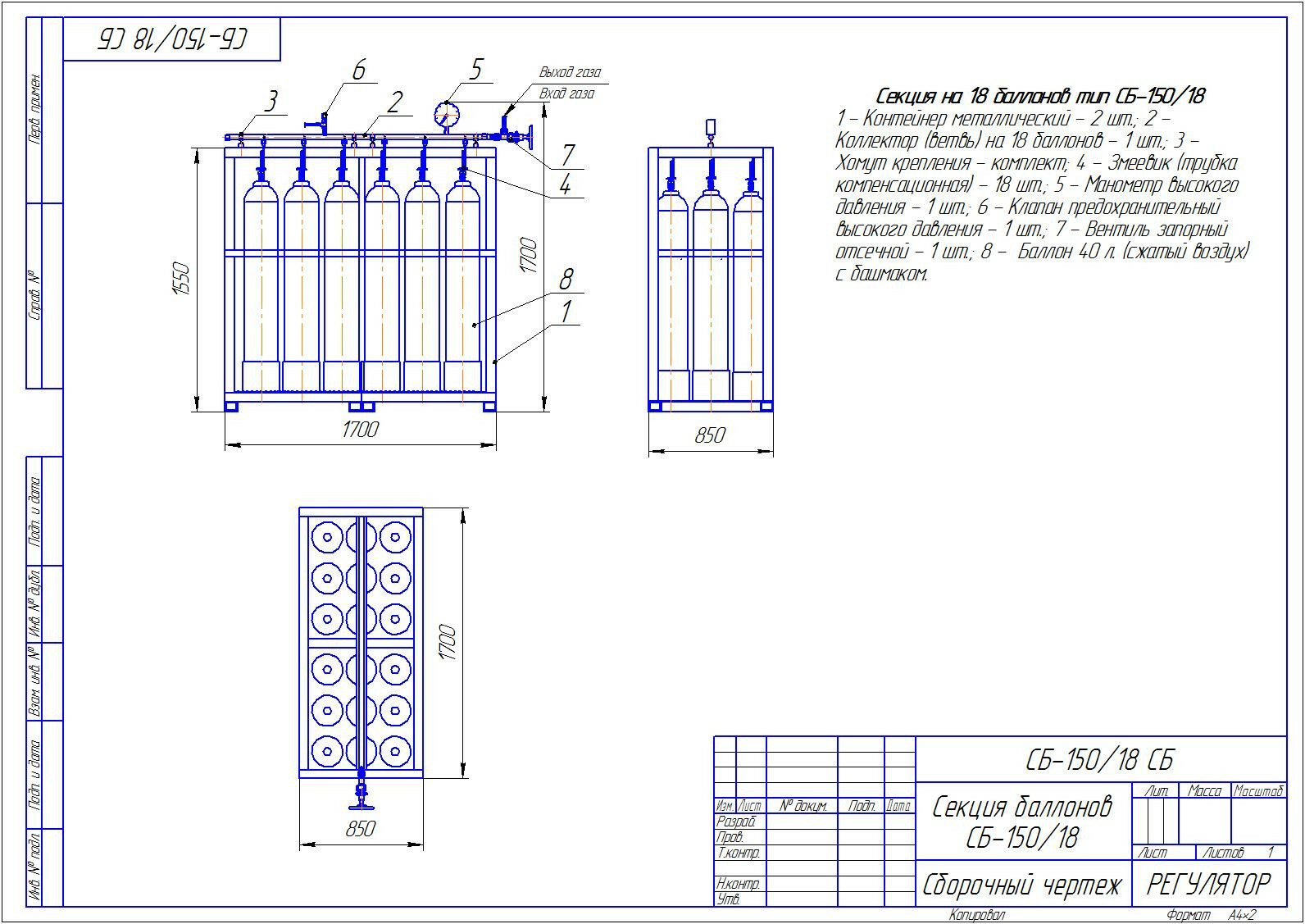

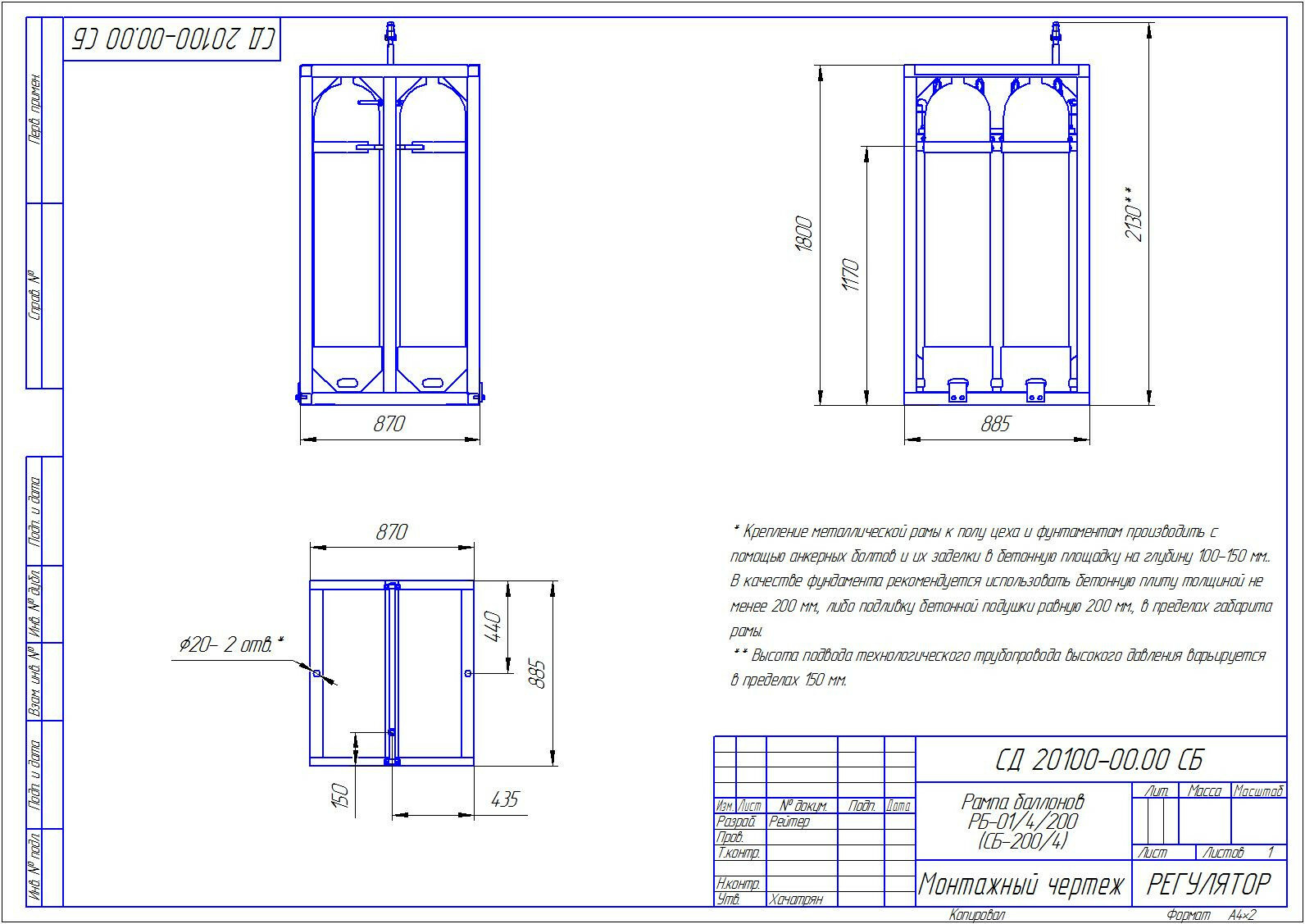

Секция баллонов СБ, состоит из одного или более металлических контейнеров, с элементами крепления баллонов, соединительного коллектора высокого давления со штуцерами, манометром, предохранительным клапаном и отсечный вентилем для последующего подключения к щитам баллонов (ЩБ). Соединение баллонов с коллектором выполняется через компенсатор (змеевик). Баллоны присоединяются к секции с помощью компенсационных трубок (змеевиков). Один конец трубки присоединяется непосредственно к баллону, а второй к штуцеру, установленному на секции.

Устройство и принцип работы.

В комплект поставки секции баллонов СБ (рампы баллонов) входят:

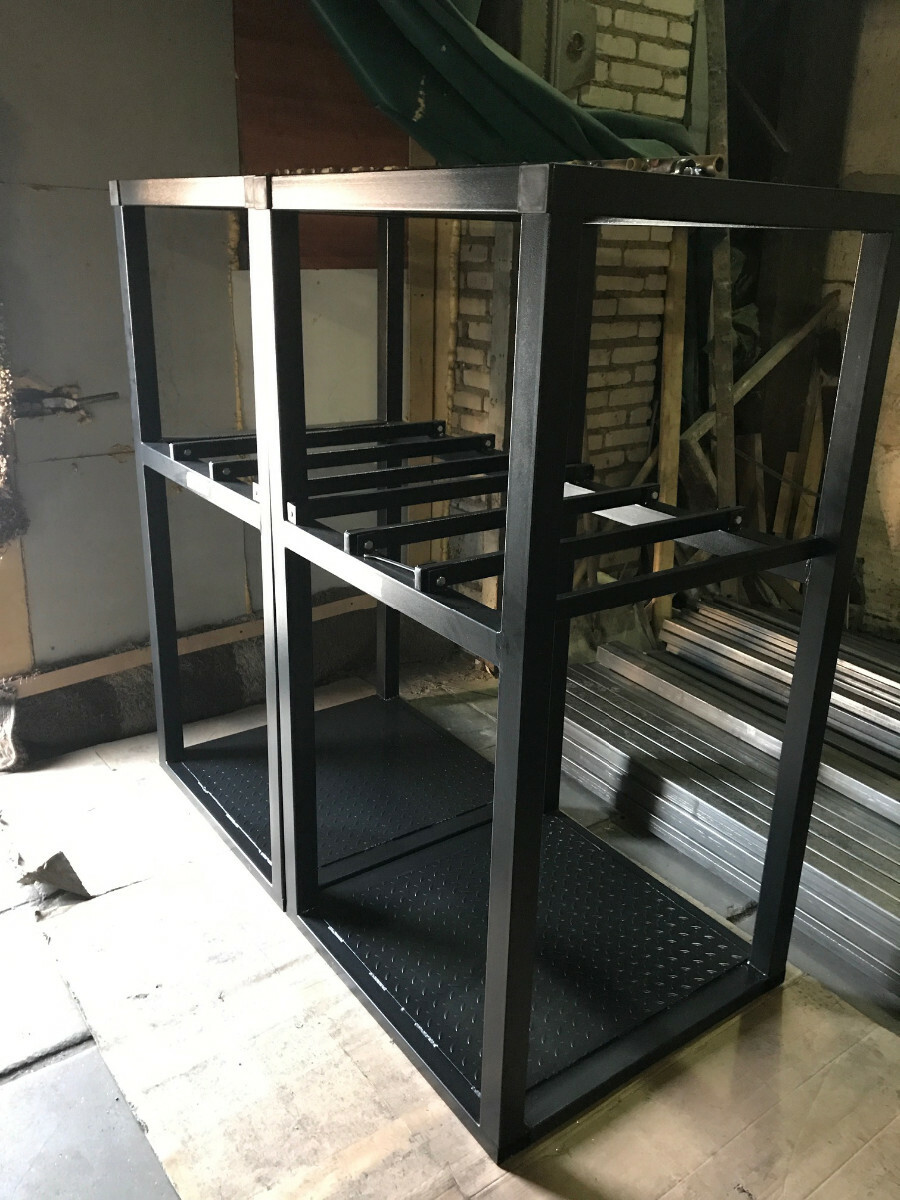

Контейнер металлический , с элементами крепления баллонов.

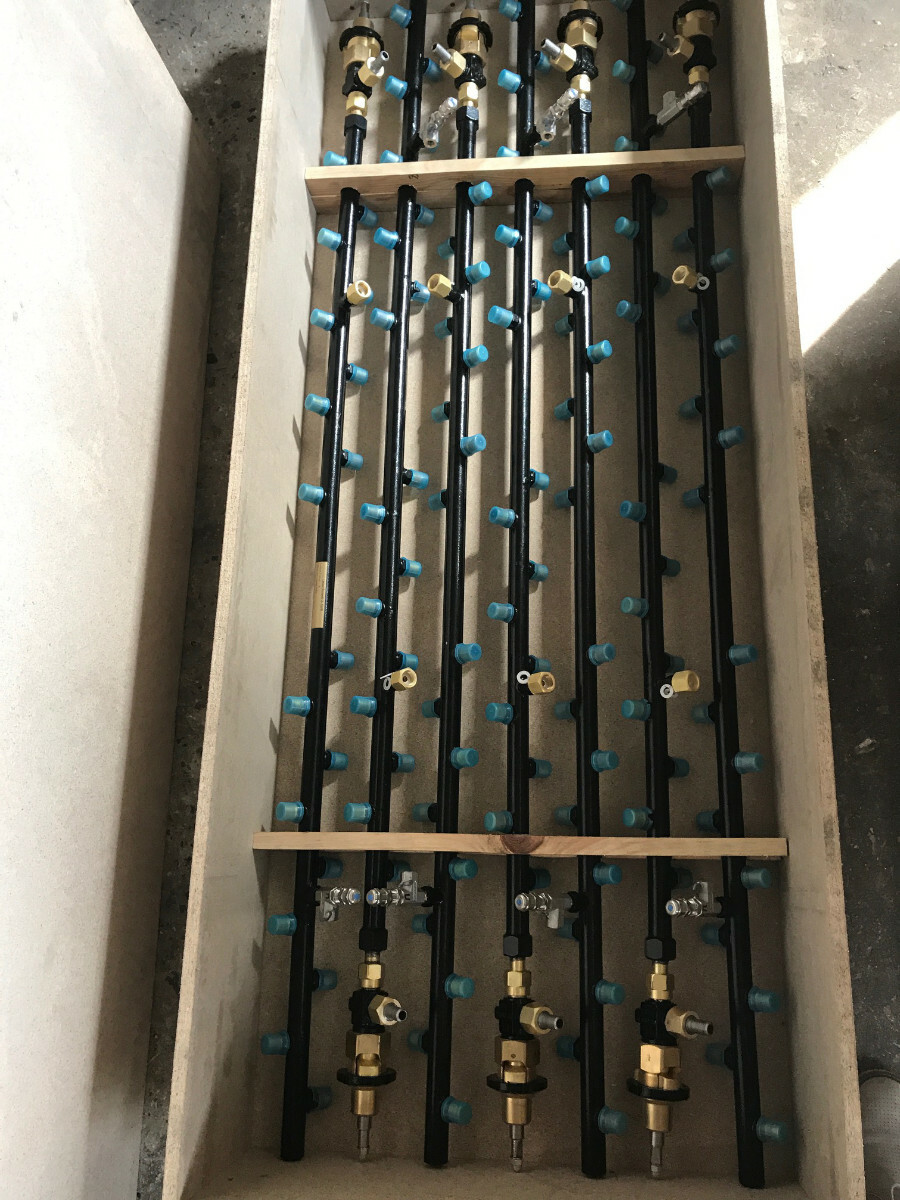

Коллектор соединительный с предохранительным клапаном и отсечным вентилем.
Компенсационная трубка (змеевик).
Манометр.
Паспорта, тех. документация.
ЗИП.

Варианты исполнения:
СБ-200/n*, n — количество подключаемых баллонов.
СБ-150/n*, n — количество подключаемых баллонов.
РБ-200/n*, n — количество подключаемых баллонов.
РБ-150/n*, n — количество подключаемых баллонов.
Климатическое исполнение КП-У2 ГОСТ 15 150 в диапазоне температур окружающего воздуха от -45 С до +40С.
