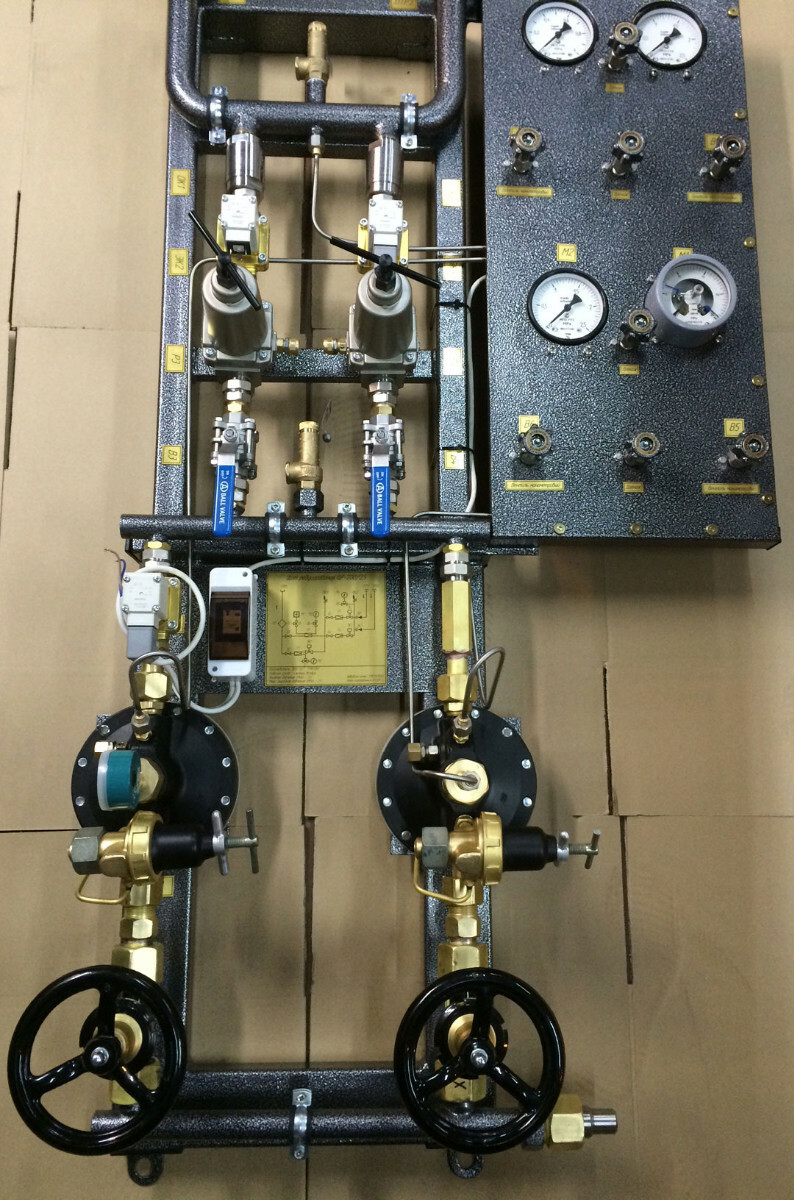

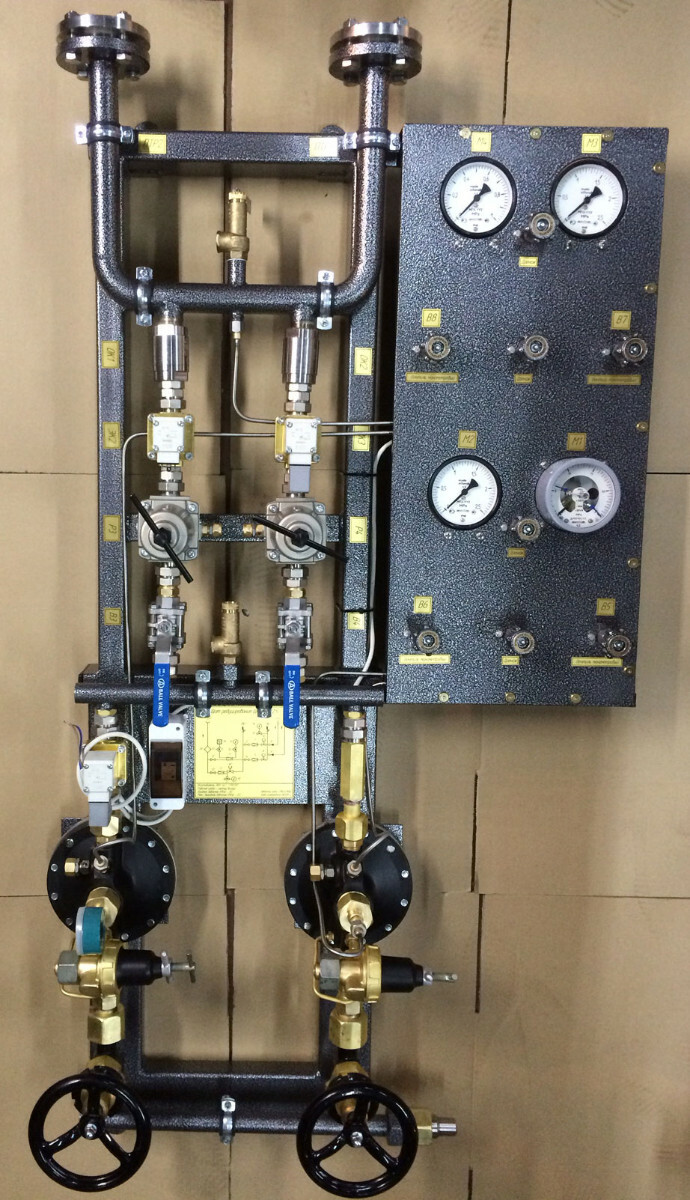

Щит редуцирования ЩР-150/500, С315.041-02

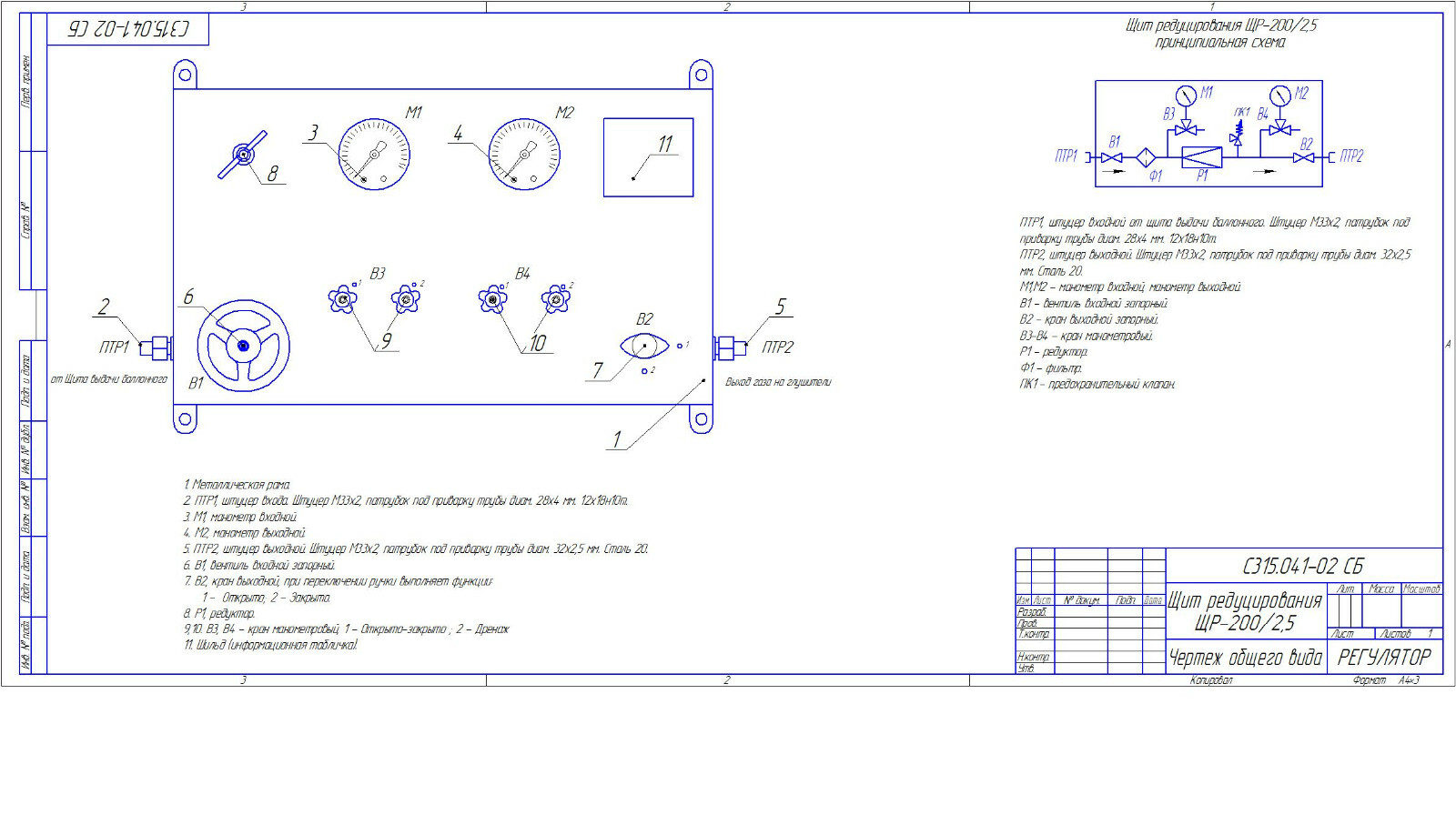

Обозначение изделия: Щит редуцирования ЩР-150/500, Щит редуцирования С315.041-02, Щит редуцирования ЩР-250/2,5
Щит редуцирования ЩР-150/500 (ЩР-200/500), Щит редуцирования С315.041-02 предназначен для снижения давления сжатого воздуха с 15 (20) Мпа до 0,2-0,6 Мпа при подаче воздуха потребителю.
Климатическое исполнение – УХЛ категория 5 ГОСТ 15150 в диапазоне температур окружающего воздуха от -10 С до +35С.
Назначение.

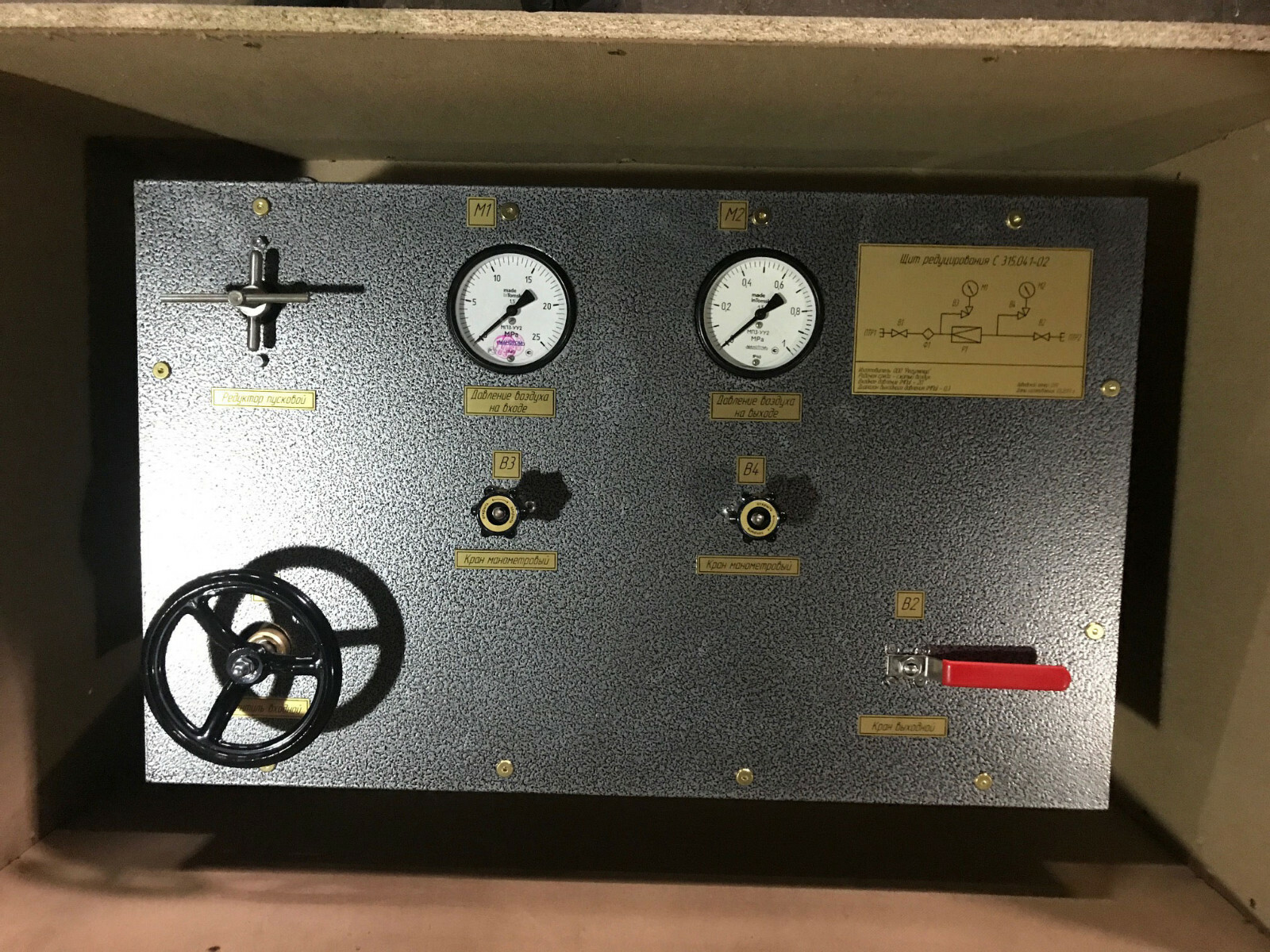

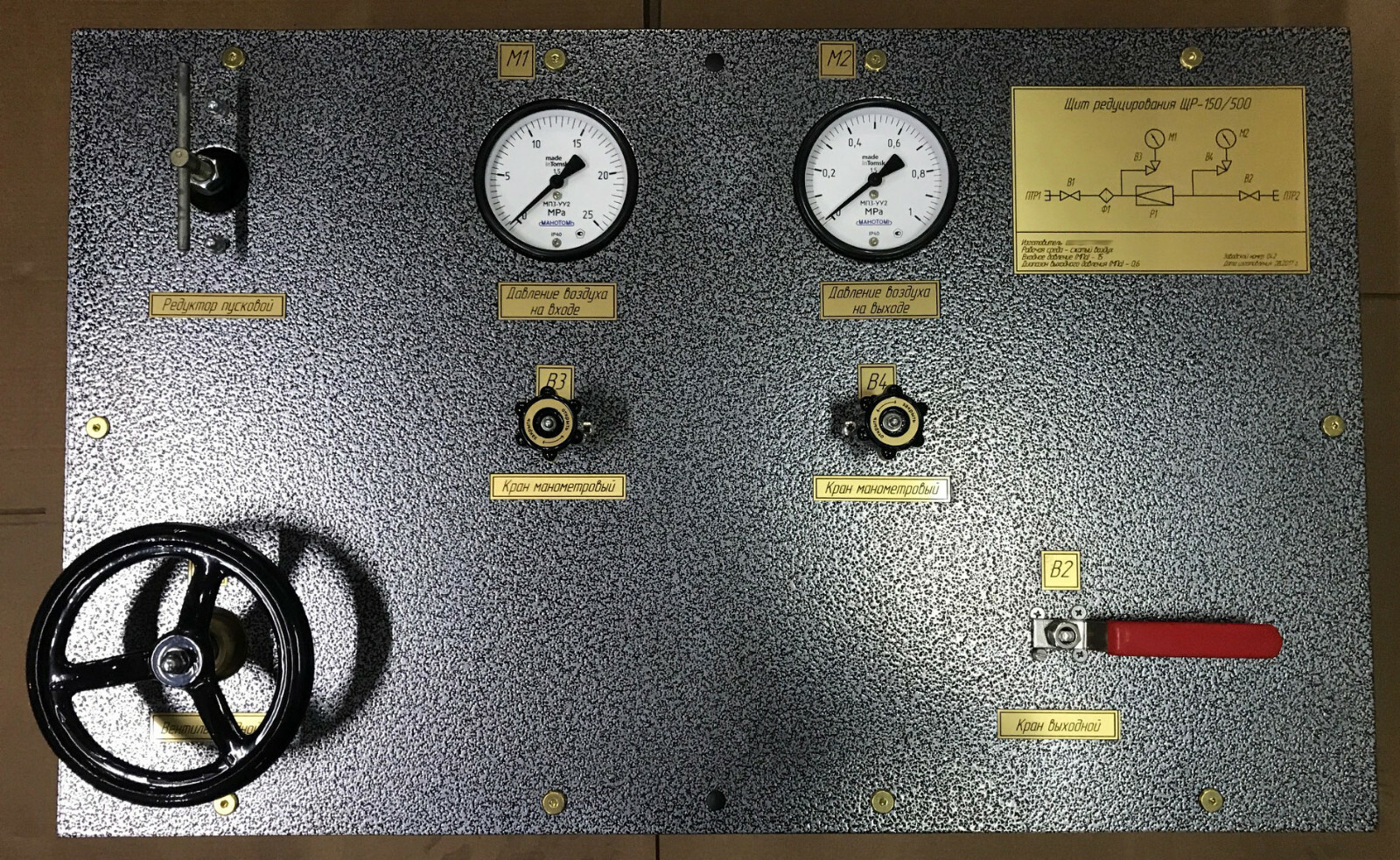

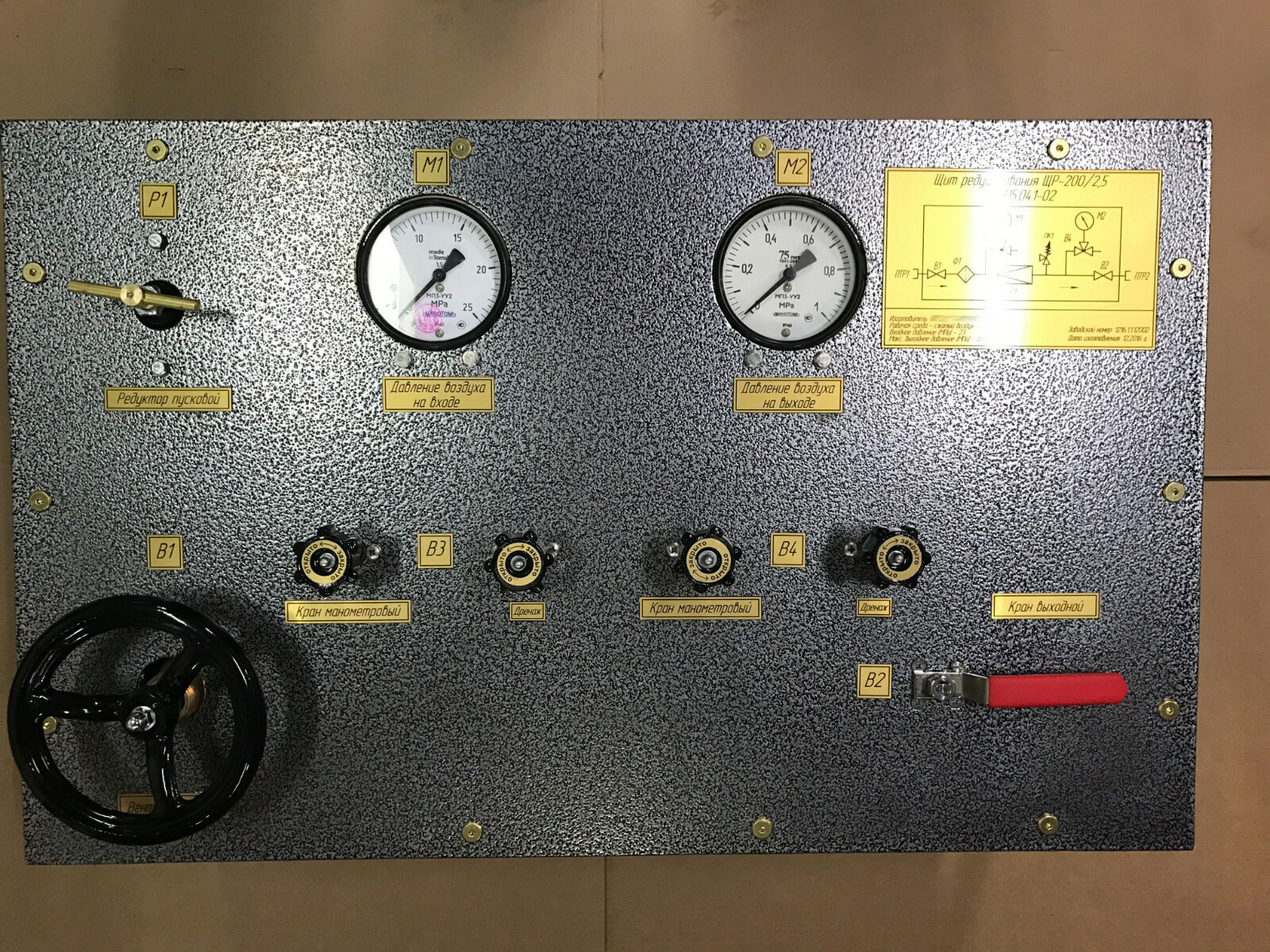

Колонка приемная состоит из металлического каркаса, к которому крепятся штуцер приемный ПТР1 (поз.1), штуцер выдачи ПТР2 (поз.2), штуцер сброса ПТР3 (поз. 3). К передней панели крепится вентиль дренажный В1 (поз.5), предохранительный клапан ПК1, вентиль манометровый В2 (поз.6). На передней панели щита установлен манометр М1 для измерения давления сжатого воздуха на входе в колонку приемную (поз. 4). На верхней части щита установлен колпак дренажный КД1 (поз. 7) для сброса газа. Колонка приемная крепится к стене крепежными элементами с по-мощью 4-х петель на каркасе щита.
Устройство и принцип работы.
Сжатый воздух от компрессорной станции поступает через приемный штуцер ПТР1 (поз.1), при максимальном давлении Рmax.=15 МПа к манометру М1 (поз. 4). Далее сжатый воздух через штуцер ПТР2 (поз.2) поступает в трубопровод. Сброс газа на колпак дренажный (КД-1) осуществляется через вентиль дренажный (поз.5) и штуцер ПТР3 (поз.3). Сброс газа с манометра М1 осуществляется через вентиль манометровый (дренаж), и штуцер ПТР3 (поз.3) и далее на колпак дренажный (КД-1).

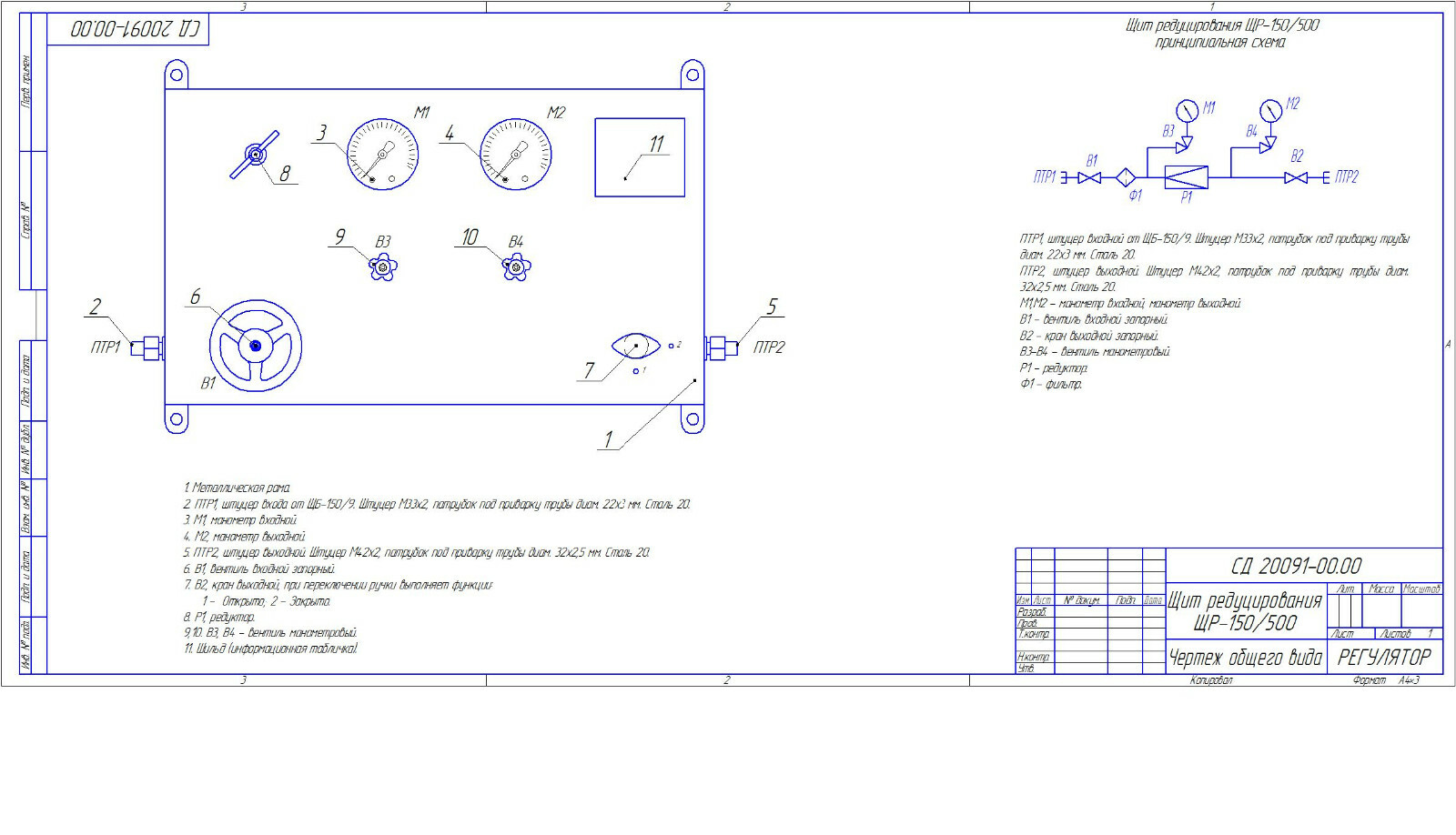

Технические характеристики ЩР-150/500
Обозначение по чертежу
Максимальное входное давление Рвх.макс МПа (кГс/см2)
Максимальное выходное давление Рвых.макс МПа (кГс/см2)
СД 20091-00.00
20 (200)
0,6 (6)
Максимальный расход Qmax. м3/ч.
Рабочая среда

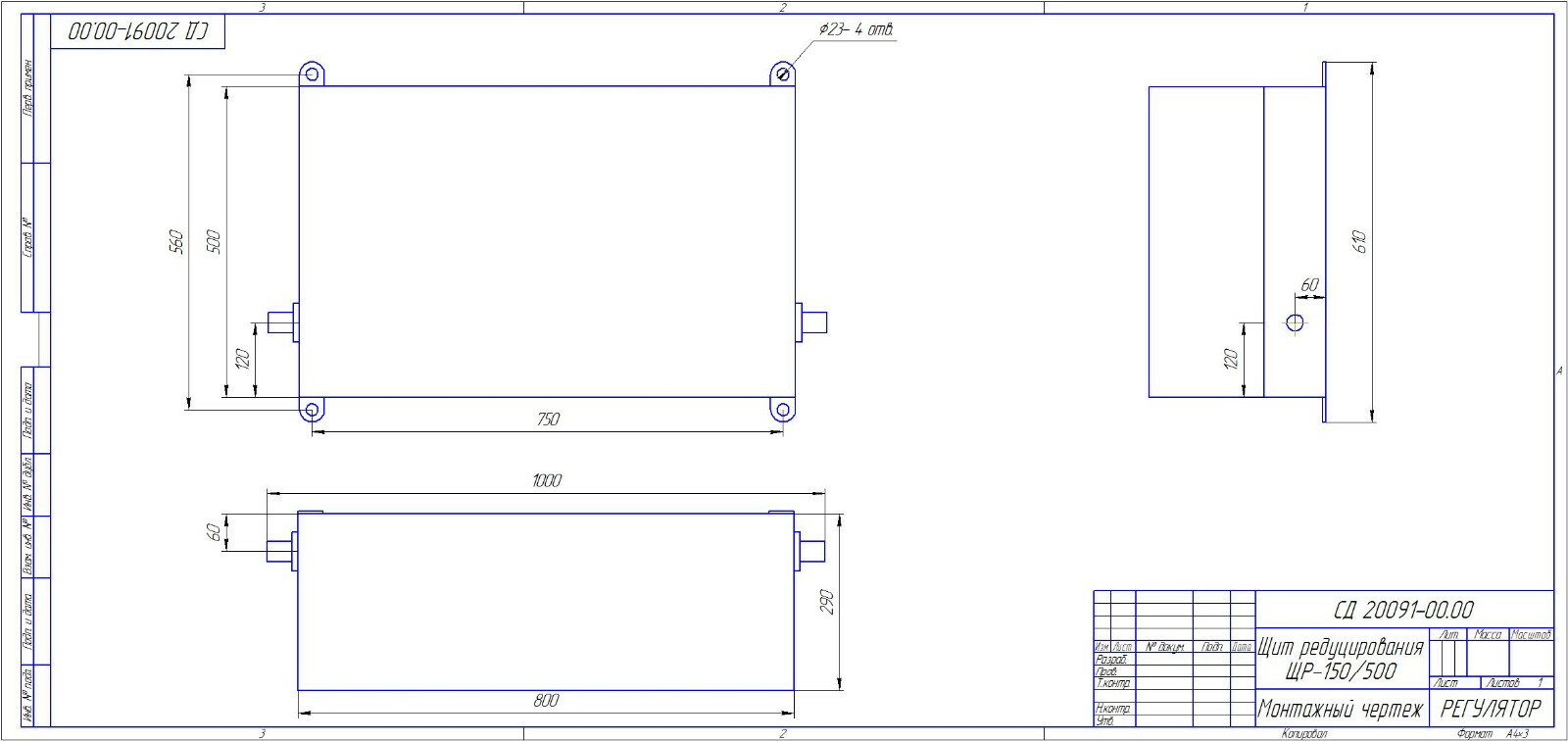

Присоединительные размеры штуцеров на выходе из щита, патрубок под приварку трубы диам. 32
Присоединительные размеры штуцера на входе в щит, патрубок под приварку трубы диам. 22.
Габаритные размеры, не более, мм.
Масса, не более, кг.
500
Воздух (точка выпадения росы не выше минус 55 0С)
М42х2
М33х2
800х500х300
60

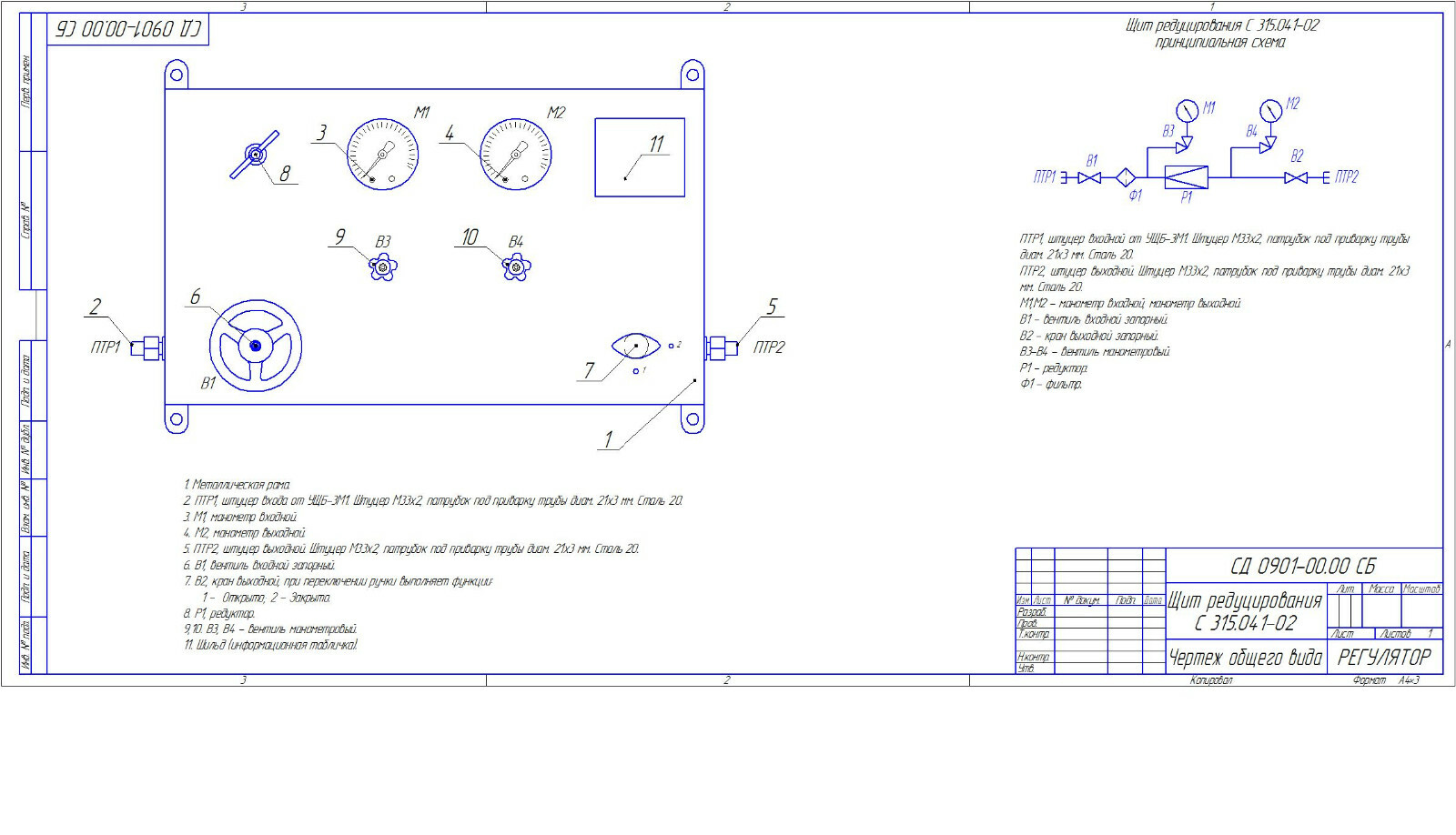

Технические характеристики С315.041-02
Обозначение по чертежу
Максимальное входное давление Рвх.макс МПа (кГс/см2)
Максимальное выходное давление Рвых.макс МПа (кГс/см2)
СД 0901-02.00
20 (200)
0,3 (3)
Максимальный расход Qmax. м3/ч.
Рабочая среда
Присоединительные размеры штуцеров на выходе из щита, патрубок под приварку трубы диам. 32
Присоединительные размеры штуцера на входе в щит, патрубок под приварку трубы диам. 22.
Габаритные размеры, не более, мм.
Масса, не более, кг.
500
Воздух (точка выпадения росы не выше минус 55 0С)
М42х2
М33х2
800х500х300
60
