Щит редуцирования ЩР-230/200

Назначение.
Щит редуцирования ЩР-230/200 предназначен для снижения давления сжатого воздуха с 23 Мпа (230 кгс/см2) до 20-15 Мпа (200-150 кгс/см2) при подаче воздуха потребителю. Щит редуцирования ЩР-400/200 предназначен для снижения давления сжатого воздуха с 40 Мпа (400 кгс/см2) до 20-15 Мпа (200-150 кгс/см2) при подаче воздуха потребителю.
Климатическое исполнение ЩР-230/200, ЩР-400/200 – УХЛ категория 5 ГОСТ 15150 в диапазоне температур окружающего воздуха от -10 С до +35С.
Обозначение изделия: Щит редуцирования ЩР-230/200, Щит редуцирования ЩР-400/200
Сжатый воздух из магистрали поступает через входной приемный штуцер ПТР-1, фильтр Ф1 и вентиль входной при максимальном давлении Рmax.=40-23 МПа в редуктор Р1 и к манометру. С помощью нажимного винта (маховика) редуктора (вращением по часовой стрелке) устанавливается требуемое рабочее давление по показаниям манометра и сжатый воздух подается через вентиль выходной B2 и штуцер ПТР-2 в магистральный трубопровод.
Устройство и принцип работы.

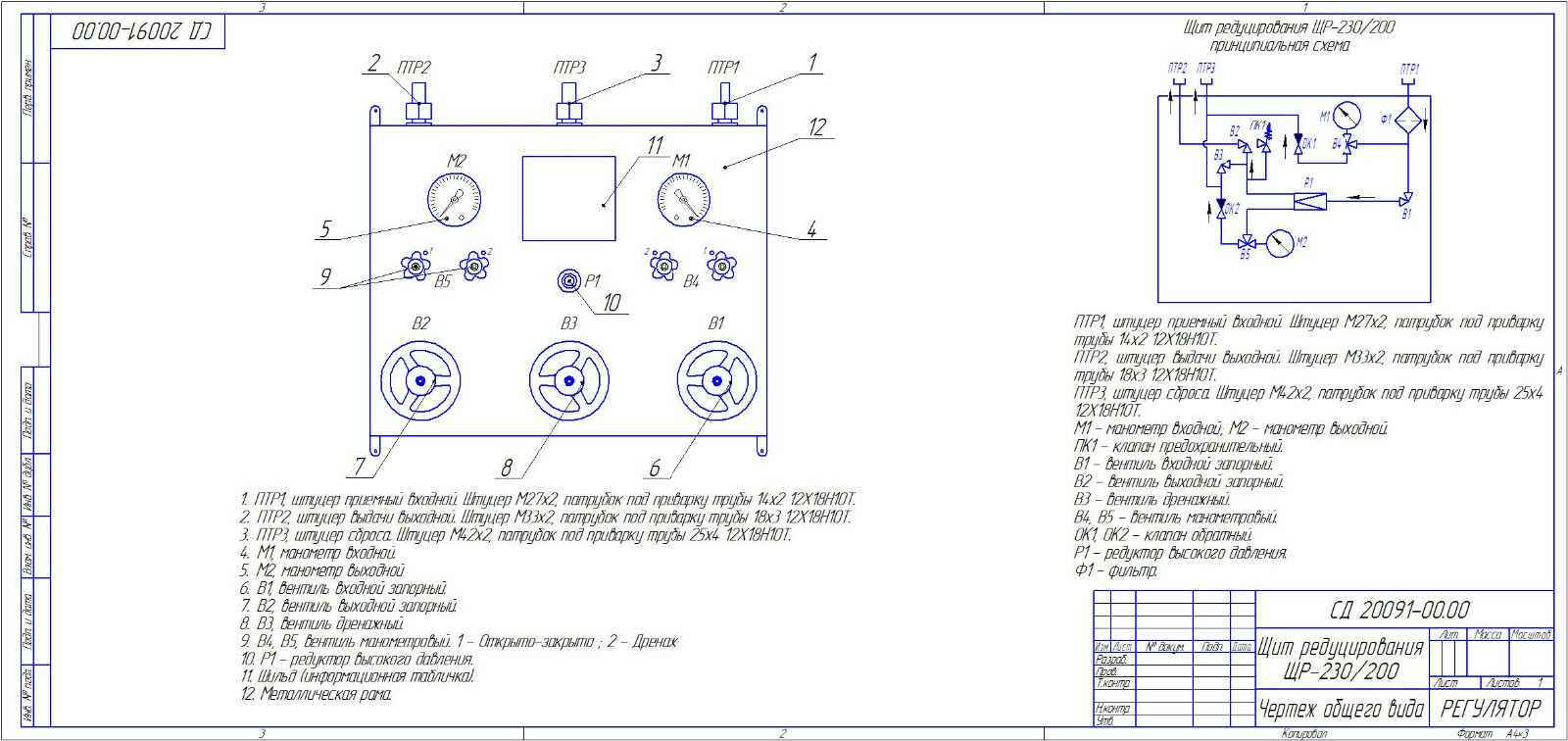

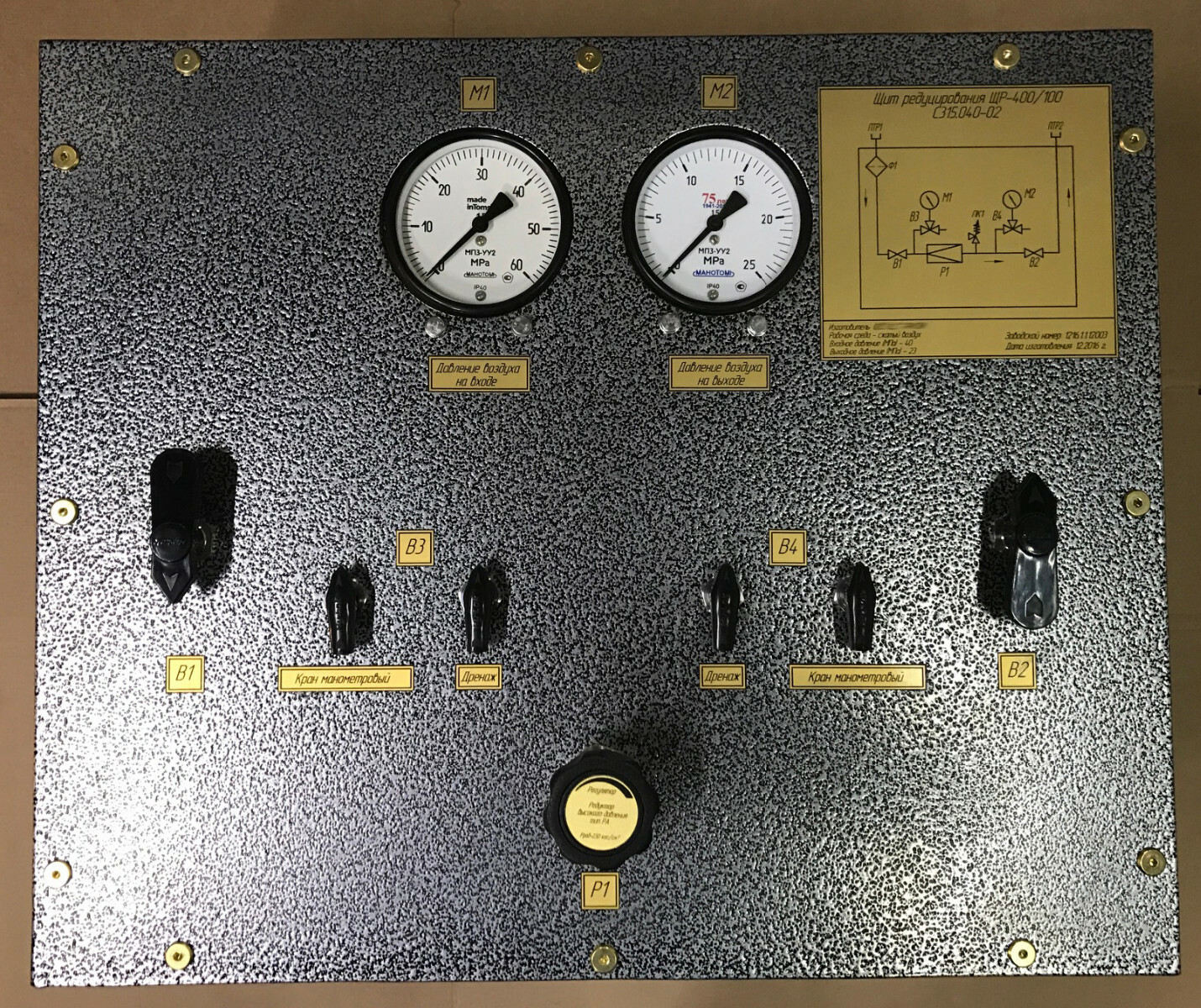

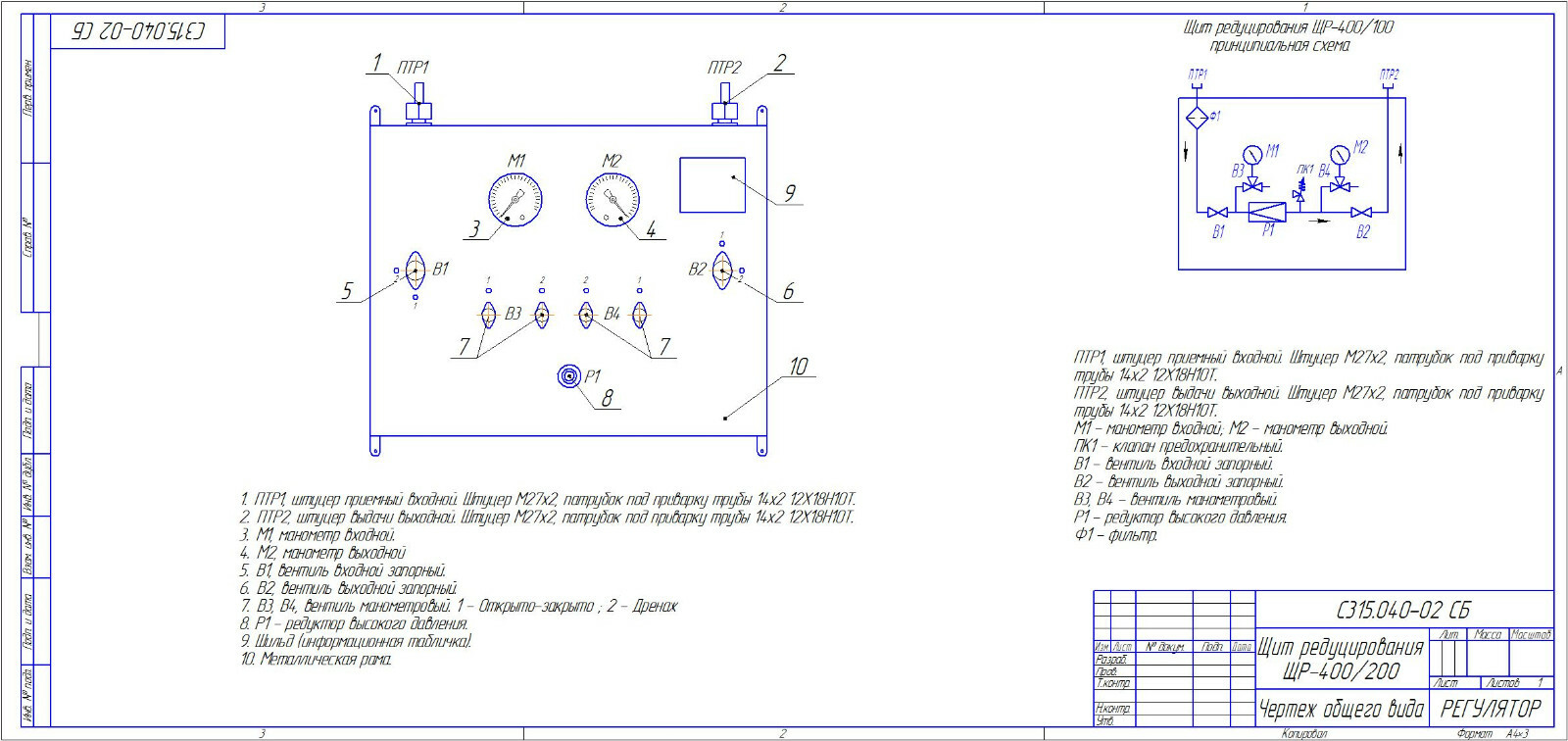

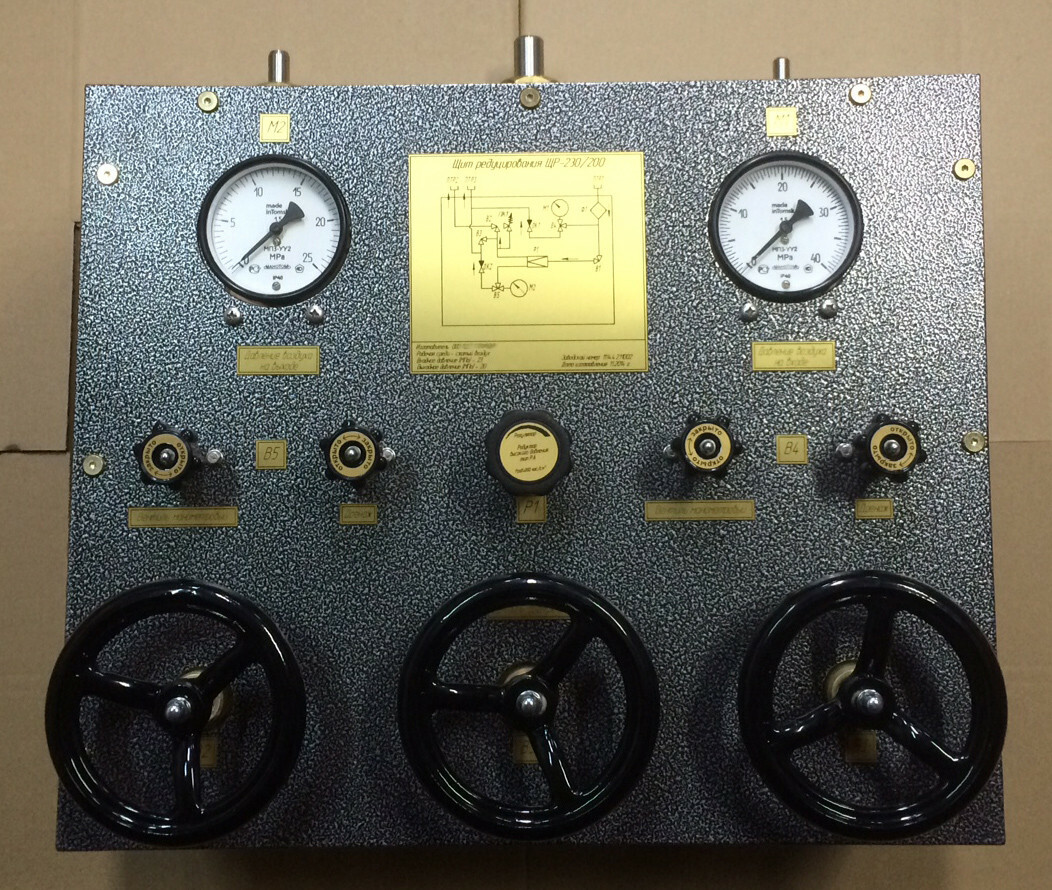

Щит редуцирования состоит из металлического каркаса (рамы), к которому крепятся штуцер приемный ПТР-1, штуцер выдачи ПТР-2. К передней панели крепится редуктор высокого давления. Конструкция щита редуцирования предусматривает наличие фильтра Ф1 на входе в щит, предохранительного клапана ПК1, установленного на рабочей магистрали щита (после редуктора). На передней панели щита установлены манометры для измерения давления воздуха на входе в щит и на выходе из щита, а также манометровые вентили для включения/отключения манометров и сброса газа на дренаж. Щит редуцирования крепится к стене крепежными элементами с помощью 4-х петель на каркасе щита.

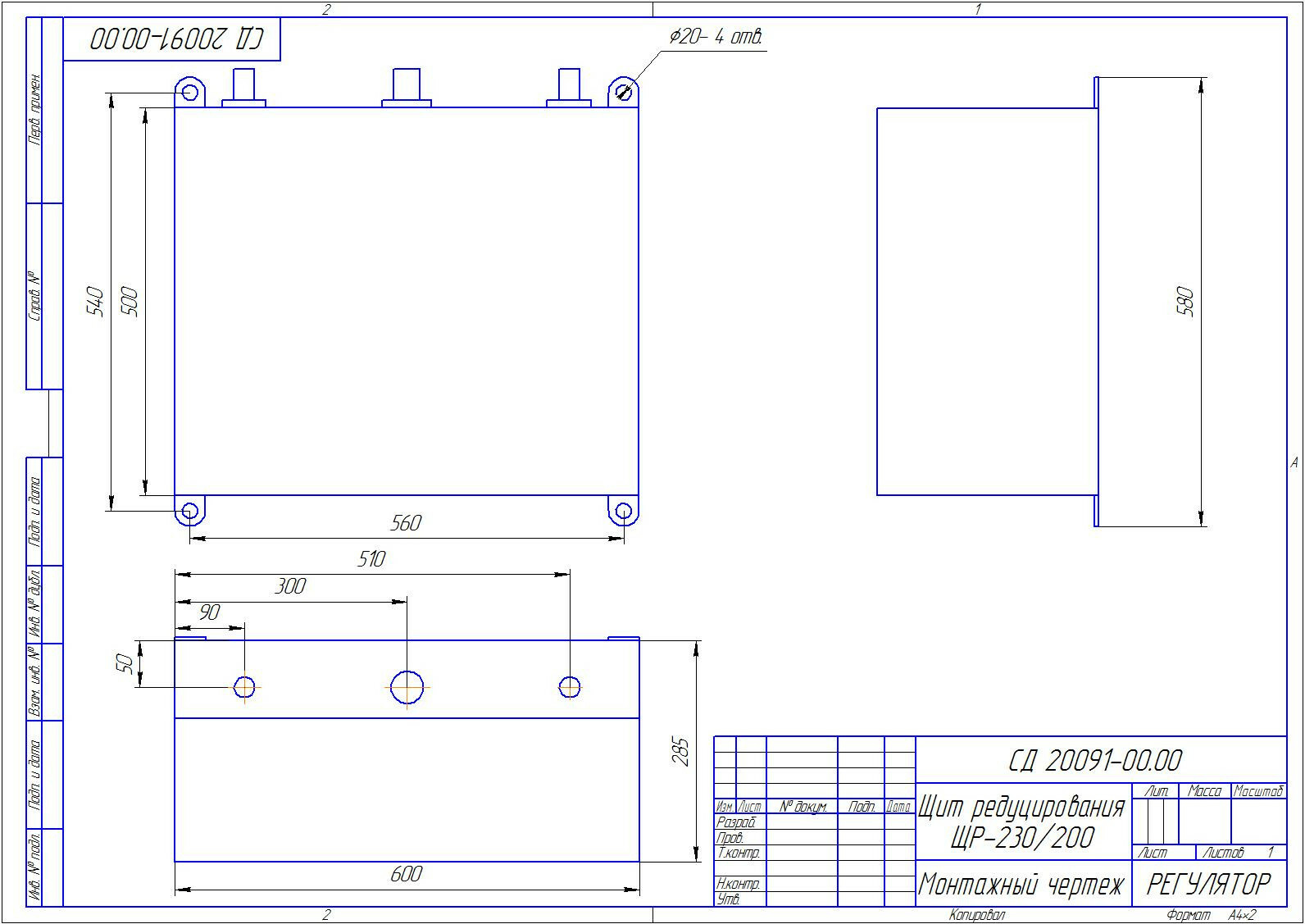

Технические характеристики ЩР-230/200
Обозначение по чертежу
СД 20091-00.00
Максимальное входное давление Рвх.макс МПа (кГс/см2)
23 (230)
Максимальное выходное давление Рвых.макс МПа (кГс/см2)
20 (200)
Давление срабатывания предохранительного клапана ПК1 Рпр. МПа (кгс/см2)
Рабочая среда
21,5 (215)
Воздух (точка выпадения росы не выше минус 55 0С)
Присоединительные размеры штуцера приемного ПТР1 на входе в щит, патрубок под приварку трубы 14х2, материал 12х18н10т.
М27х2
Присоединительные размеры штуцера выдачи ПТР2 на выходе из щита, материал 12х18н10т.
18х3 М33х2
Присоединительные размеры штуцера сброса ПТР3, материал 12х18н10т.
25х4 М42х2
Габаритные размеры, не более, мм.
600х620х285
Масса, не более, кг.
40
Максимальный расход Qmax. м3/ч.
300

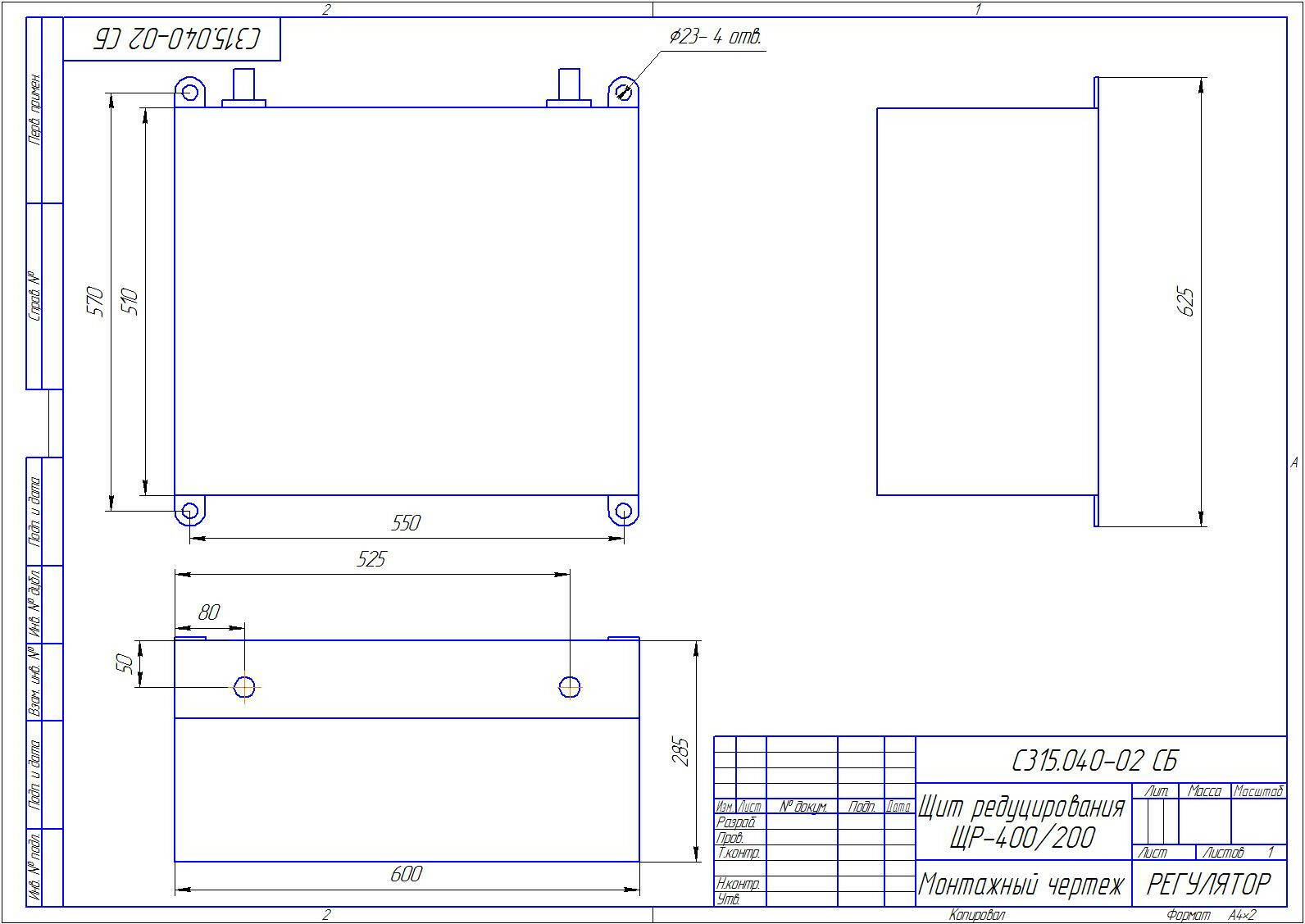

Технические характеристики ЩР-400/200
Обозначение по чертежу
С315.040-02
Максимальное входное давление Рвх.макс МПа (кГс/см2)
40 (400)
Максимальное выходное давление Рвых.макс МПа (кГс/см2)
20 (200)
Давление срабатывания предохранительного клапана ПК1 Рпр. МПа (кгс/см2)
Рабочая среда
21,5 (215)
Воздух (точка выпадения росы не выше минус 55 0С)
Присоединительные размеры штуцера приемного ПТР1 на входе в щит, патрубок под приварку трубы 14х2, материал 12х18н10т.
М27х2
Присоединительные размеры штуцера выдачи ПТР2 на выходе из щита, материал 12х18н10т.
14х2 М33х2
Присоединительные размеры штуцера сброса ПТР3, материал 12х18н10т.
14х2 М27х2
Габаритные размеры, не более, мм.
600х620х285
Масса, не более, кг.
40
Максимальный расход Qmax. м3/ч.
300
