Система индикации влажности СИВ

Система индикации влажности (далее по тексту — СИВ) предназначена для измерения и регистрации влажности неагрессивных газов (сжатого воздуха).

Климатическое исполнение ГОСТ 15 150 в диапазоне температур окружающего воздуха от -45 С до +40С.

Анализируемый газ (сжатый воздух) от щита баллонного поступает через входной штуцер, при максимальном давлении Рmax.=20 МПа к манометру. Далее сжатый воздух через вентиль поступает в гигрометр (измерительный преобразователь). На выходе из гигрометра (измерительный преобразователь) установлен регулируемый дроссель, с отрегулированным расходом 20-60 л/ч. Визуальный контроль за анализируемыми параметрами рабочей среды (влажность и т.д.), а также их настройка осуществляется на блоке измерения ИВГ, согласно паспорта ТФАП.413614.012-12…15 РЭ. Сброс газа с манометра осуществляется через вентиль манометровый (дренаж).

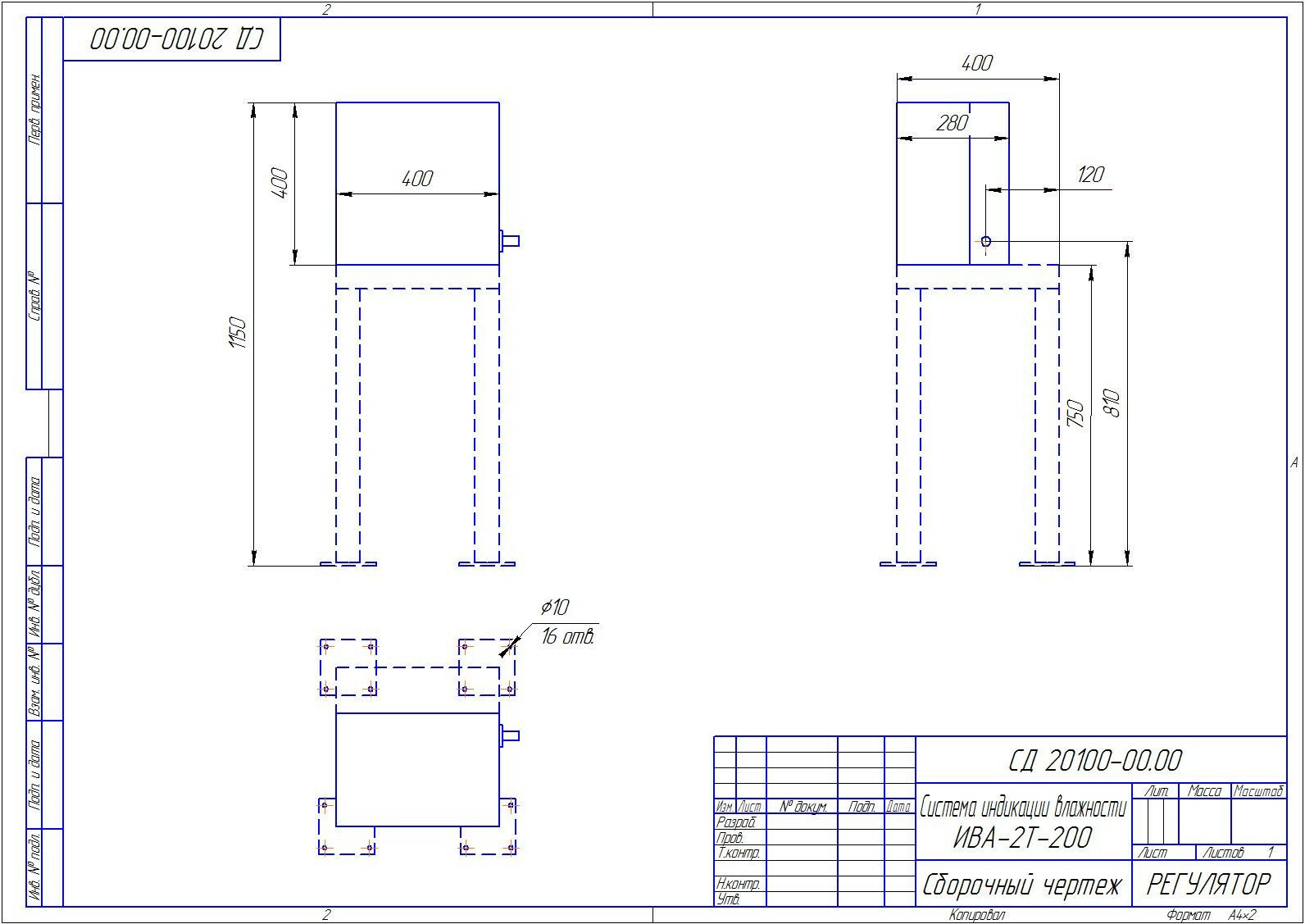

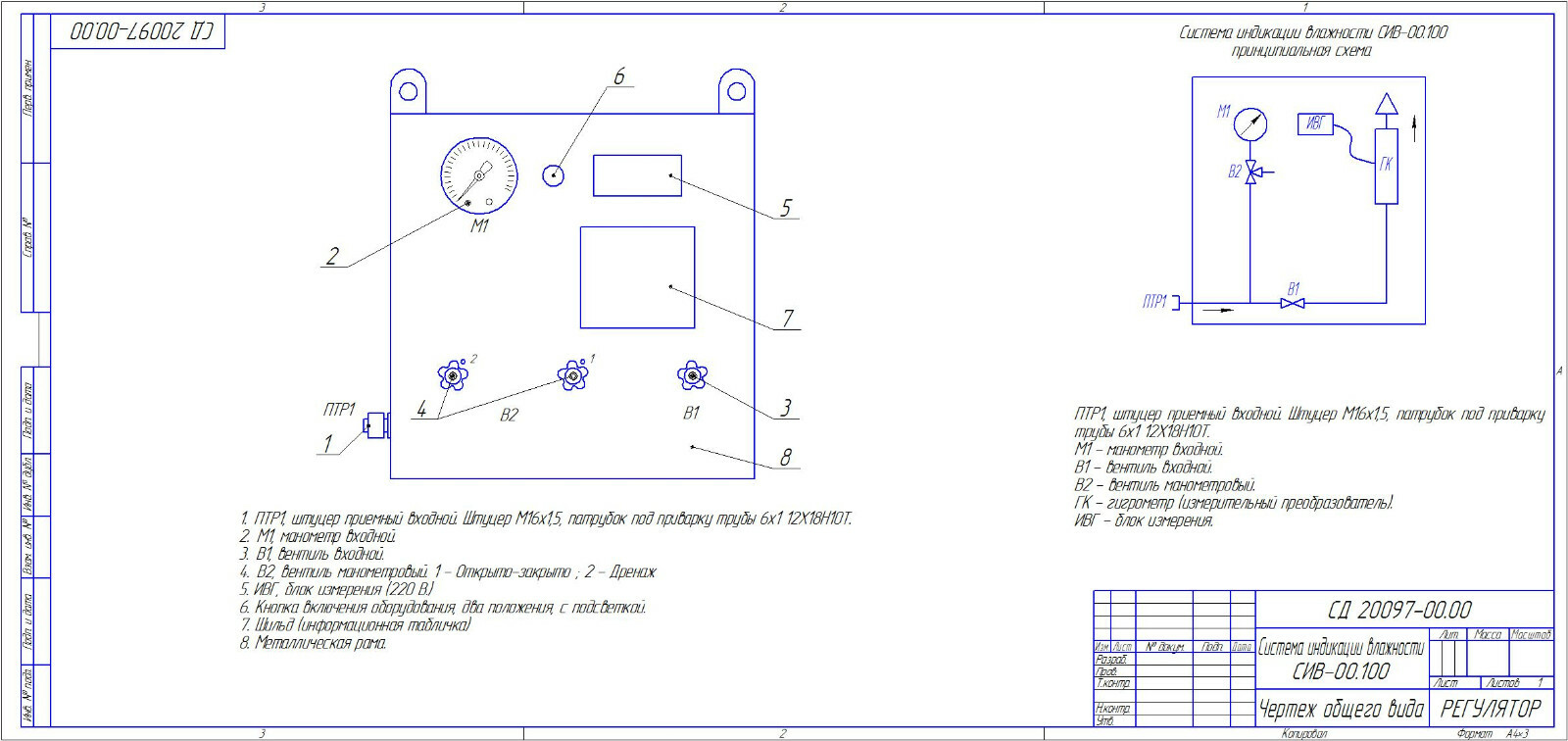

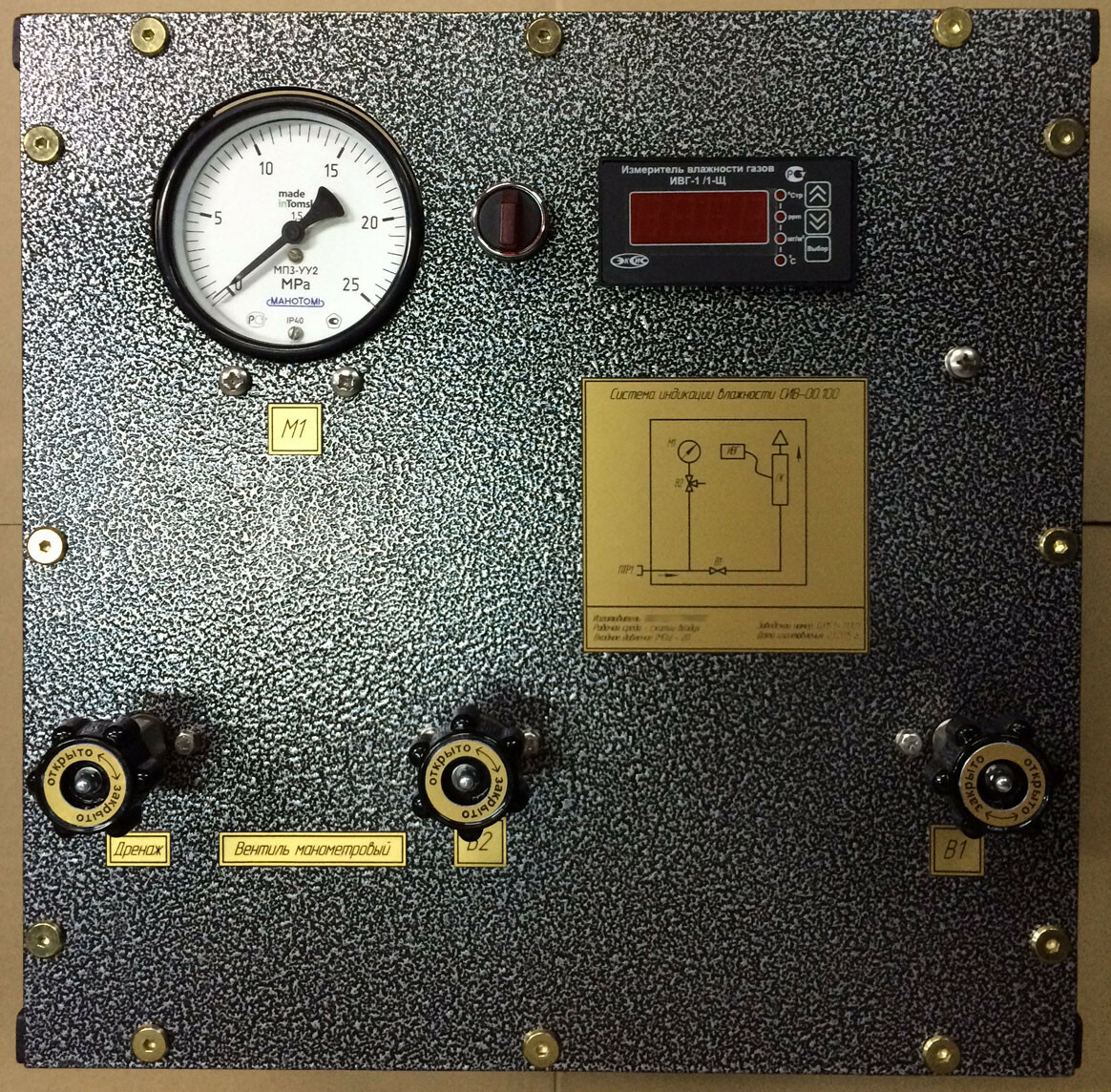

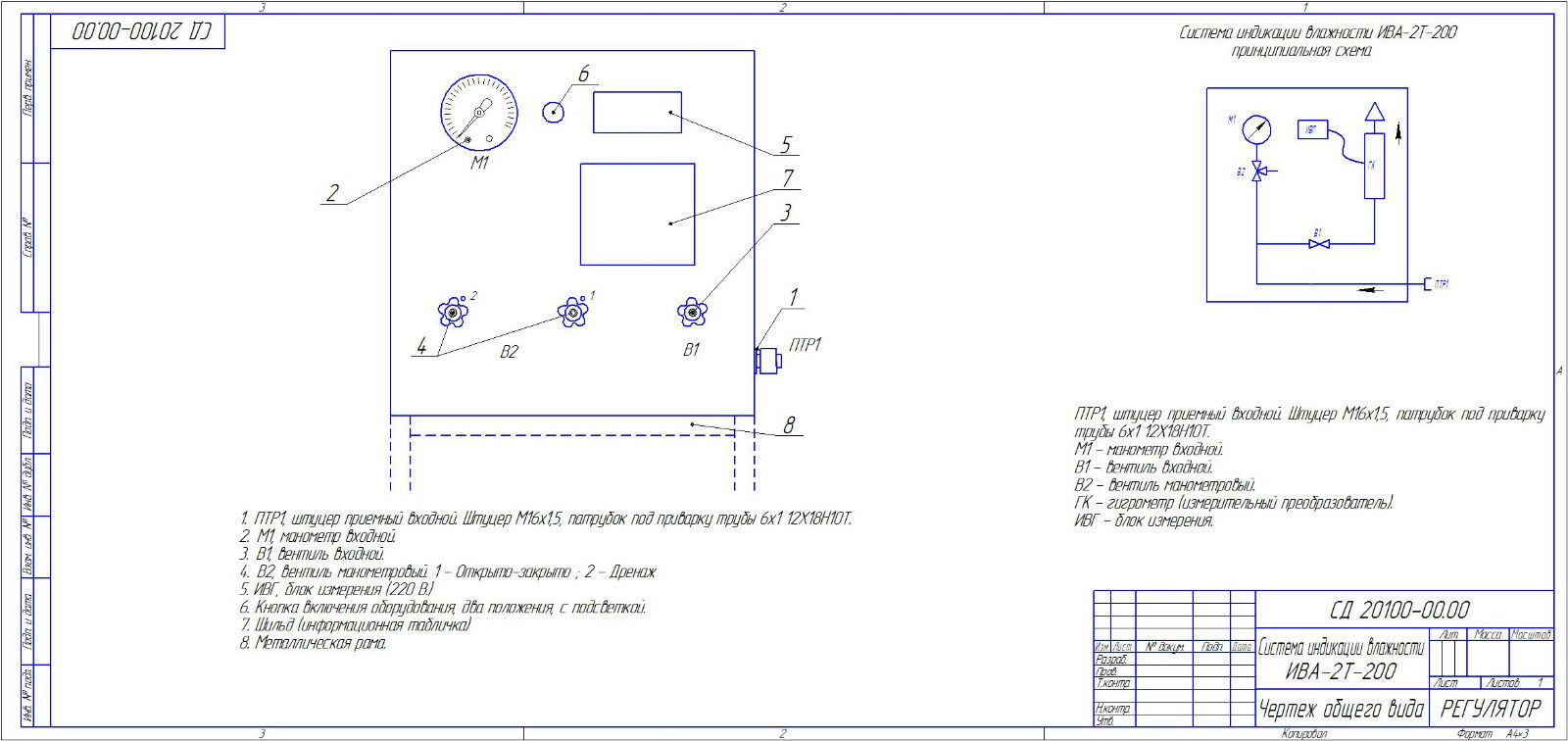

СИВ состоит из металлического каркаса (рамы) с элементами настенного крепления, к которому крепятся штуцер входной. К передней панели крепится вентиль входной, блок измерения ИВГ, гигрометр (измерительный преобразователь), вентиль манометровый. На передней панели щита установлен манометр для измерения давления сжатого воздуха на входе в СИВ. СИВ крепится к стене крепежными элементами с помощью 2-х петель на каркасе щита.

Технические характеристики

Обозначение по чертежу

СД 20097-00.00

Максимальное входное давление Рвх.макс МПа (кГс/см2)

20 (200)

Максимальное выходное давление Рвых.макс МПа (кГс/см2)

20 (200)

Рекомендуемый расход анализируемого газа, л/час.

Рабочая среда, диапазон измерений точки росы.

20-60

Воздух (от минус 80 0С до 0 0С)

Присоединительные размеры штуцера приемного ПТР1 на входе в СИВ, штуцер М16Х1,5, патрубок под приварку трубы 6х1, материал 12х18н10т.

М16х1,5

Напряжение питания.

220 В, 50 Гц

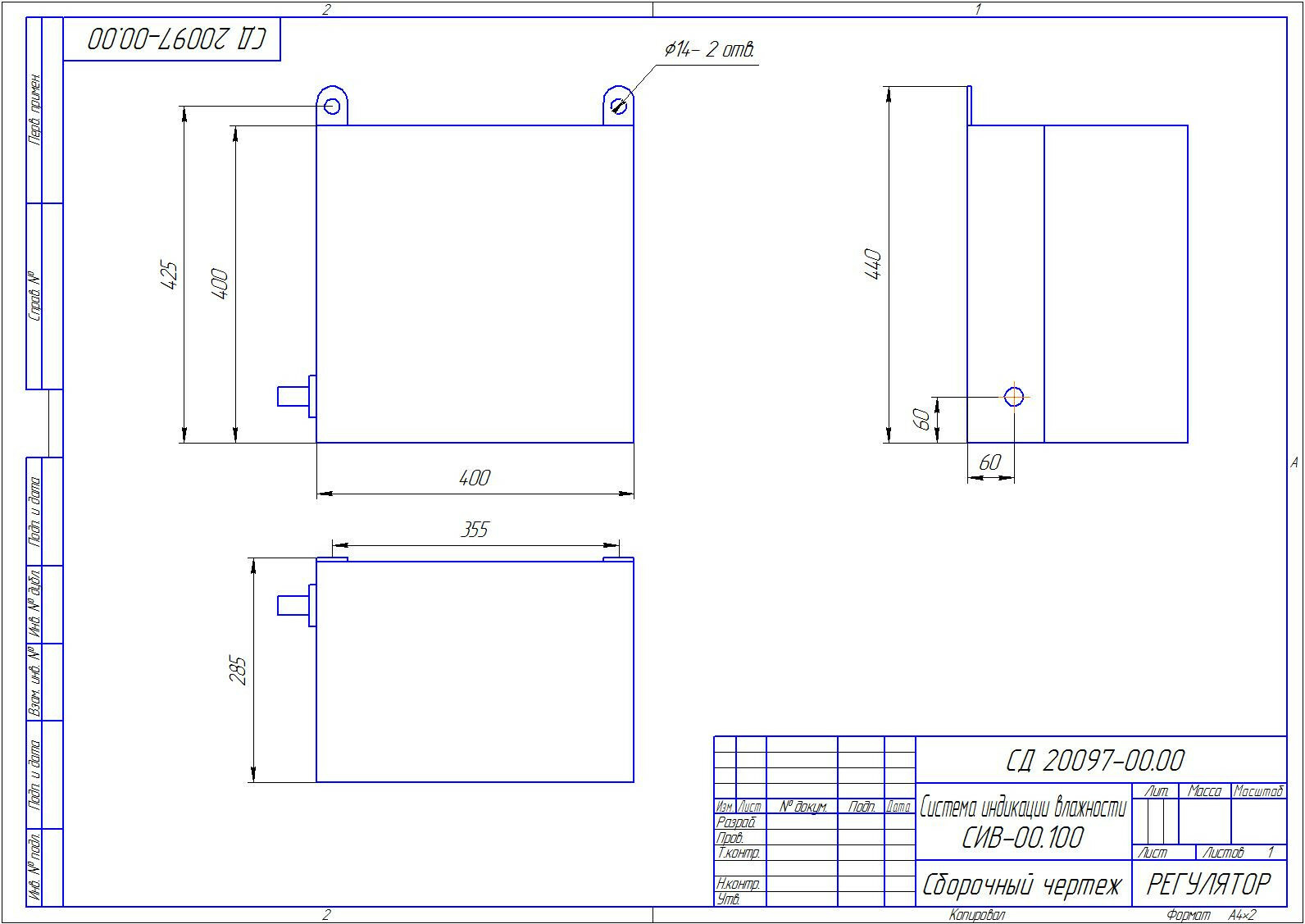

Габаритные размеры, не более, мм.

400х285х450

Масса, не более, кг.

12
